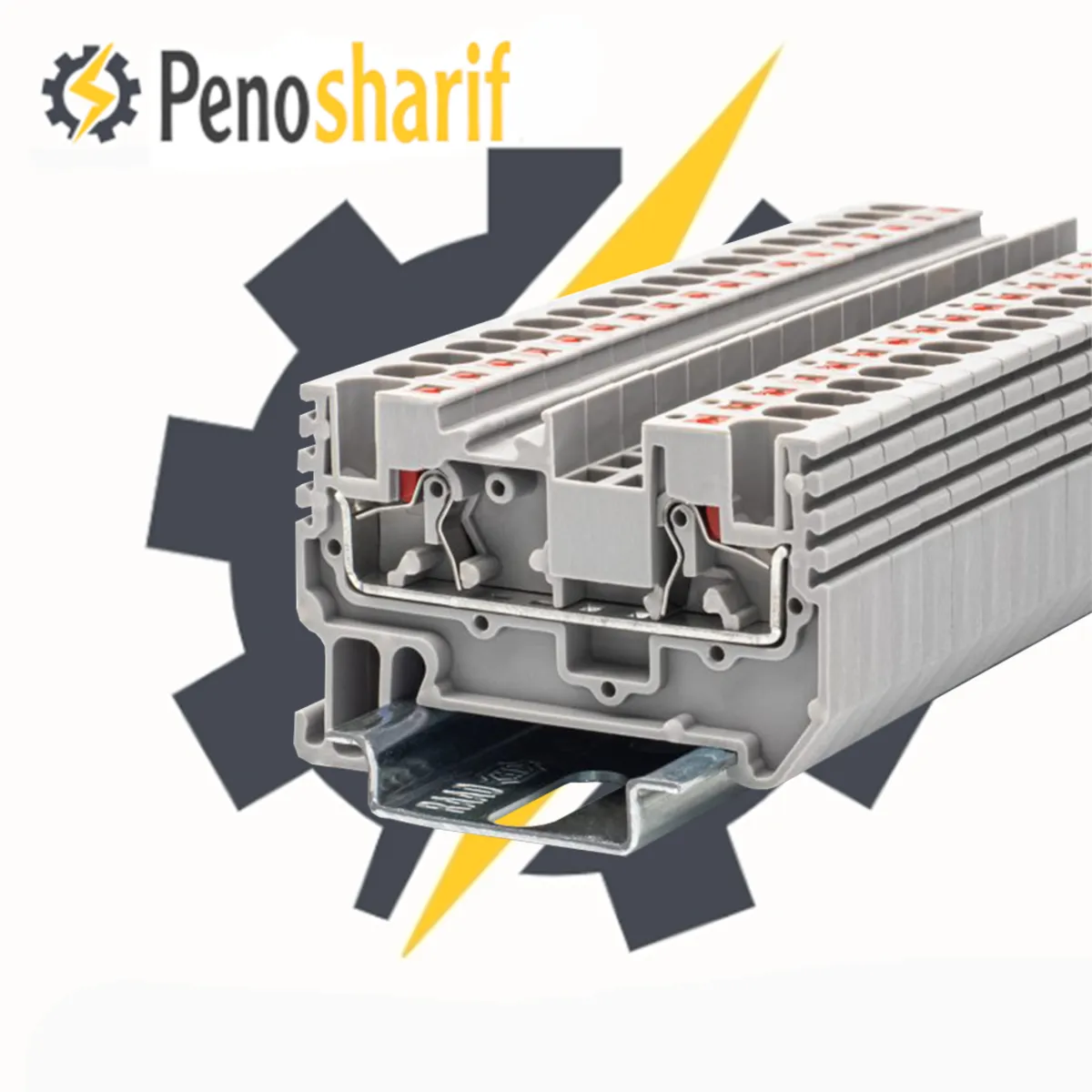

ترمینال فشاری سایز 4
تکنولوژی جایگذاری کابل بدون استفاده از هیچگونه ابزاری با ضریب ایمنی بالا و اتصال محکم از ویژگی های ترمینال بلاک های فشاری رعد می باشد
ترمینال فشاری سایز 4
تکنولوژی جایگذاری کابل بدون استفاده از هیچگونه ابزاری با ضریب ایمنی بالا و اتصال محکم از ویژگی های ترمینال بلاک های فشاری رعد می باشد
ترمینال های فشاری شرکت رعد نوع بهینه از سری ترمینال های بدون پیچ می باشند که علاوه بر زیبایی بیشتر در طراحی، سهولت در اتصال و همپنین خروج کابل را تضمین می نماید.
استاندارد | IEC 60947-7-1 |
---|---|
اطلاعات فنی | |
ولتاژ لحظه ای | 8 کیلوولت |
ولتاژ | 800 ولت |
جریان | 32 آمپر |
گروه مواد | I |
رده ولتاژی | III |
درجه آلودگی | 3 |
سطح مقطع | 4 میلیمتر مربع |
حداکثر جریان | – |
حداکثر ظرفیت سیم گیری | – |
سایز پیچ کلمپ | – |
گشتاور محکم کردن | – |
مواد عایقی | پلی آمید |
سایز محصول | 4 |
گیج تست مطابق با IEC | A4 |
طول عایق کابل | 12 میلیمتر |
رنگ محصول | |
رنگ | طوسی مشکی سبز آبی زرد نارنجی قرمز قهوه ای کرمی سفید |
گواهینامه | |
گواهینامه | KEMA |
توصیف متعلقات | |
قابل نصب بر روی ریل | TH35-15 TH35-7.5 |
درپوش انتهایی | – |
عرض درپوش انتهایی | – |
جدا کننده | – |
عرض جداکننده | – |
جداکننده کوچک | – |
بست انتهایی | EB/1 EB/3 |
عرض بست انتهایی | 10 میلیمتر 9.5 میلیمتر |
جمپر ثابت | BS2-4 BS3-4 |
بیشترین مقدار جریان جمپر | – |
تست سوکت | – |
پیچ گوشتی | – |
شماره ترمینال | NS6 |
ابعاد | |
طول | 54 میلیمتر |
عرض | 6 میلیمتر |
ارتفاع با ریل TH35-7.5 | 35.7 میلیمتر |
ارتفاع با ریل TH35-15 | 43.2 میلیمتر |
ظرفیت اتصال با کابل | |
کابل چند رشته | 0.5-4 میلیمتر مربع |
ظرفیت کابل تک رشته | 0.5-4 میلیمتر مربع |
ظرفیت کابل چند رشته | 0.5-4 میلیمتر مربع |
ظرفیت کابل افشان | 1.5-4 میلیمتر مربع |
ظرفیت کابل واحد آمریکایی | 20-10 میلیمتر |
