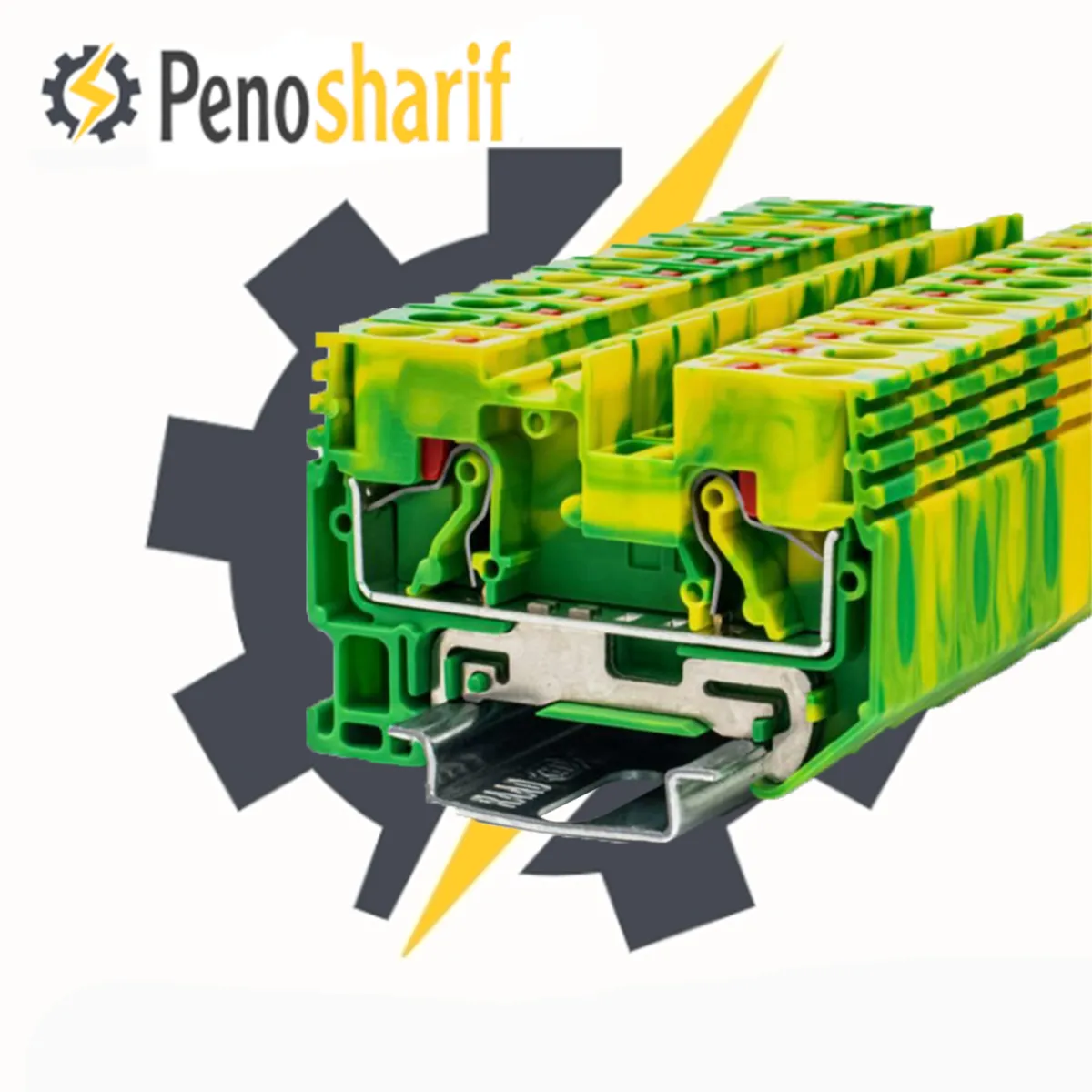

ترمینال فشاری سری ارت سایز 10
تکنولوژی جایگذاری کابل بدون استفاده از هیچگونه ابزاری با ضریب ایمنی بالا و اتصال محکم از ویژگی های ترمینال ریلی فشاری ارت می باشد .
ترمینال فشاری سری ارت سایز 10
تکنولوژی جایگذاری کابل بدون استفاده از هیچگونه ابزاری با ضریب ایمنی بالا و اتصال محکم از ویژگی های ترمینال ریلی فشاری ارت می باشد .
ترمینال ریلی فشاری ارت بدون پیچ جهت اتصال ایمن به شین اصلی و ریل می باشند که برای تسریع و سهولت در نصب مناسب است.
استاندارد | IEC 60947-7-2 |
---|---|
اطلاعات فنی | |
ولتاژ لحظه ای | 8 کیلوولت |
ولتاژ | – |
جریان | – |
گروه مواد | I |
رده ولتاژی | III |
درجه آلودگی | 3 |
سطح مقطع | 10.0 میلیمتر مربع |
حداکثر جریان | – |
حداکثر ظرفیت سیم گیری | – |
سایز پیچ کلمپ | – |
گشتاور محکم کردن | – |
مواد عایقی | پلی آمید |
سایز محصول | 10 |
گیج تست مطابق با IEC | A6 |
طول عایق کابل | 18 میلیمتر |
توصیف متعلقات | |
قابل نصب بر روی ریل | TH35-15 TH35-7.5 |
درپوش انتهایی | – |
عرض درپوش انتهایی | – |
جدا کننده | – |
عرض جداکننده | – |
جداکننده کوچک | – |
بست انتهایی | EB/1 EB/3 |
عرض بست انتهایی | 9.5 میلیمتر 9.9 میلیمتر |
جمپر ثابت | BS10-6 |
بیشترین مقدار جریان جمپر | – |
تست سوکت | – |
پیچ گوشتی | – |
شماره ترمینال | NS10 |
ابعاد | |
طول | 68.0 |
عرض | 10 میلیمتر |
ارتفاع با ریل TH35-7.5 | 50.5 میلیمتر |
ارتفاع با ریل TH35-15 | 58 میلیمتر |
ظرفیت اتصال با کابل | |
کابل چند رشته | 0.5-16 میلیمتر مربع |
ظرفیت کابل تک رشته | 0.5-10 میلیمتر مربع |
ظرفیت کابل چند رشته | 0.5-10 میلیمتر مربع |
ظرفیت کابل افشان | 0.5-10 میلیمتر مربع |
ظرفیت کابل واحد آمریکایی | 20-6 میلیمتر |
