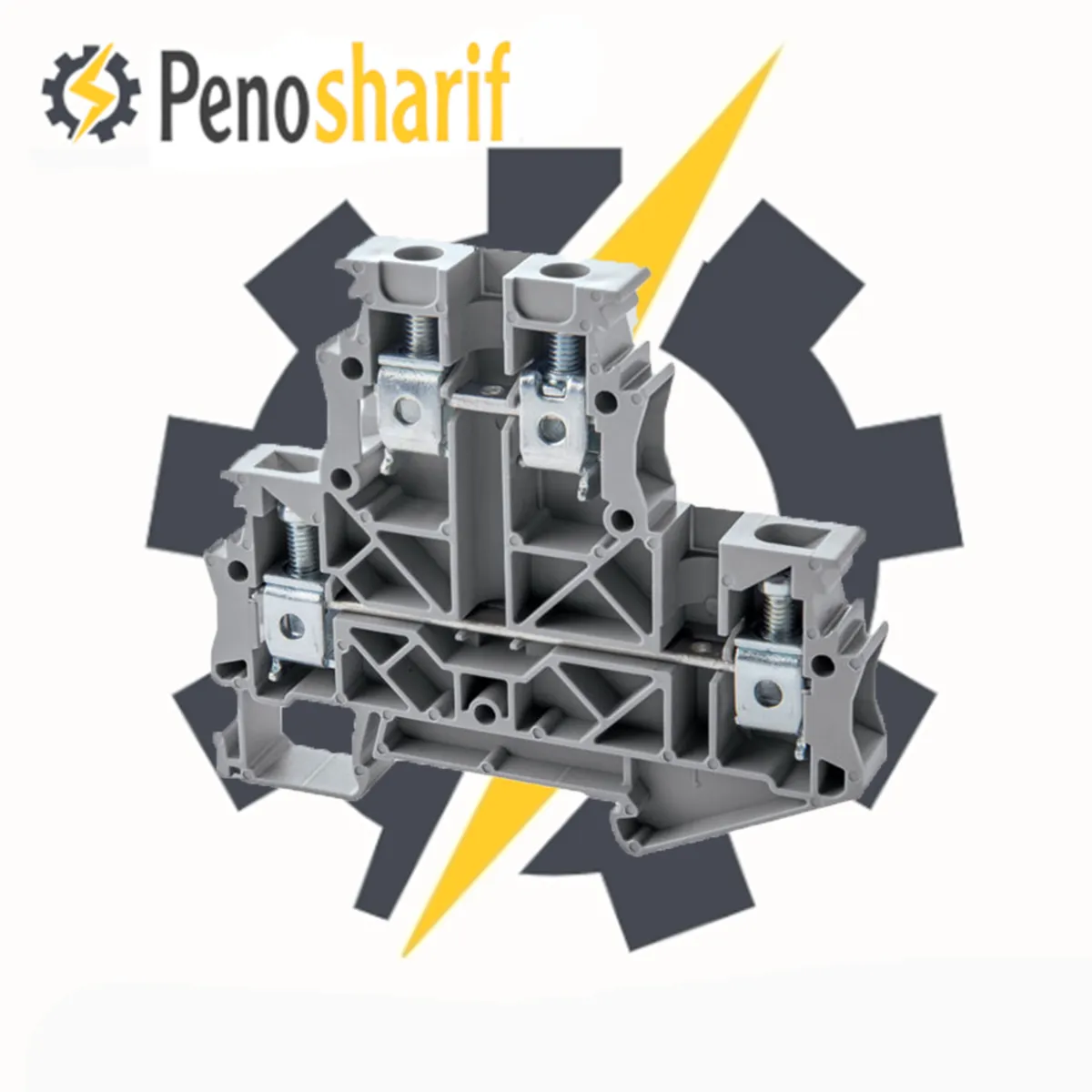

ترمینال دوطبقه سایز 10
ترمینال ریلی دو طبقه پیچی ، سیم گیری به صورت پیچی با سطح مقطع 10میلی متر با جریان نامی 57 آمپر و ولتاژ 800 ولت
-->
ترمینال دوطبقه سایز 10
ترمینال ریلی دو طبقه پیچی ، سیم گیری به صورت پیچی با سطح مقطع 10میلی متر با جریان نامی 57 آمپر و ولتاژ 800 ولت
ترمینال دوطبقه سایز 10 رعد از مزیت بهینه سازی فضا برخوردار می باشد. شایان ذکر است که در این نوع ترمینال به جهت همراستا نبودن قسمت بالایی و پایینی، مزایای زیر با توجه به دو برابر شدن تراکم سیم گیری حاصل میگردد:
طراحی ترمینال ریلی دوطبقه پیچی DRTP10 ،RT/SU10 به گونه ای بوده که امکان نصب المان های مختلف الکتریکی به لحاظ مدار کاربردی آنها میسر است. بطوریکه این ترمینال ها در مدارات مختلف با کاربردهای متفاوت از جمله مدارات یکسو کننده ولتاژی، مدارات مانیتورینگ، مدارات سوئچینگ و مدارات تست قابل استفاده می باشد. برخورداری ازامکان جای گذاری ترمینال ریلی دوطبقه پیچی رعد در مدارات مختلف با توجه به کاربرد متفاوت ترمینالها امکان تولید رنج وسیعی از این محصولات طبق سفارش را میسر نموده است.
اطلاعات فنی | |
---|---|
ولتاژ لحظه ای | 8 کیلوولت |
ولتاژ | 800 ولت |
جریان | 57 آمپر |
گروه مواد | I |
رده ولتاژی | III |
درجه آلودگی | 3 |
سطح مقطع | 10.0 میلیمتر مربع |
حداکثر جریان | – |
حداکثر ظرفیت سیم گیری | – |
سایز پیچ کلمپ | M4 |
گشتاور محکم کردن | 1.5 نیوتون متر |
مواد عایقی | پلی آمید |
سایز محصول | 10 |
گیج تست مطابق با IEC | B6 |
طول عایق کابل | 12 میلیمتر |
رنگ محصول | |
رنگ | طوسی |
استاندارد | IEC 60947-7-1 |
توصیف متعلقات | |
قابل نصب بر روی ریل | TH35-15 TH35-7.5 |
درپوش انتهایی | – |
عرض درپوش انتهایی | – |
جدا کننده | – |
عرض جداکننده | – |
جداکننده کوچک | – |
بست انتهایی | EB/2 |
عرض بست انتهایی | 10 میلیمتر |
جمپر ثابت | CC10-10 CC2-10 CC3-10 |
بیشترین مقدار جریان جمپر | 57 آمپر |
تست سوکت | TS3/8/4 |
پیچ گوشتی | – |
شماره ترمینال | NS10 |
ابعاد | |
طول | 86.2 |
عرض | 10 میلیمتر |
ارتفاع با ریل TH35-7.5 | 72.5 |
ارتفاع با ریل TH35-15 | 80 میلیمتر |
ظرفیت اتصال با کابل | |
کابل چند رشته | 0.5-16 میلیمتر مربع |
ظرفیت کابل تک رشته | 0.5-16 میلیمتر مربع |
ظرفیت کابل چند رشته | 0.5-10 میلیمتر مربع |
ظرفیت کابل واحد آمریکایی | 20-6 میلیمتر |
