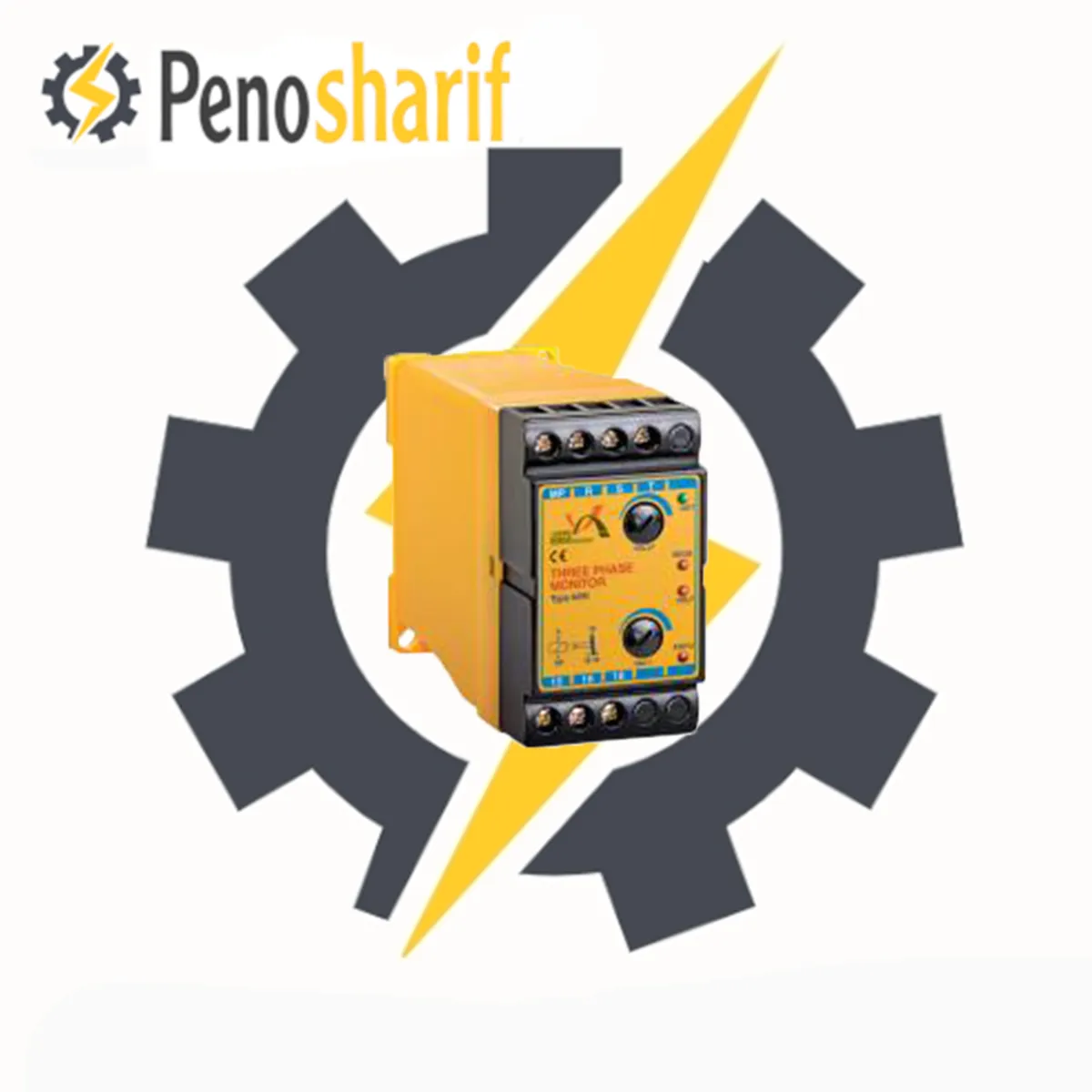

اصول کار:

• پس از وصل نول به ترمینال MP و فازها به ترمینالهای T,S,R دستگاه شروع به کار می کند.
• پس از اتمام زمان انتخاب شده (DELAY) سیگنال OUT روشن شده و رله داخلی دستگاه وصل می شود. (اتصال داخلی ترمینال 15 به 18 وصل می شود.)
• در صورتیکه اشکالی (مانند افت ولتاژ، قطع یک فاز و یا جابجایی فازها) در شبکه سه فاز پدید آید، سیگنال خطای مربوطه روشن شده و همزمان با خاموش شدن سیگنال خروجی، رله داخلی نیز قطع می شود (اتصال داخلی ترمینال 15 به 16 وصل می شود.)
• هر بار پس از برطرف شدن خطا، دستگاه زمانسنجی را آغاز می کند.

تذکر: در صورتیکه هنگام شروع به کار دستگاه، خطایی در شبکه سه فاز باشد، زمانسنجی آغاز نمی شود. سیگنال مربوطه روشن مانده و رله داخلی وصل نمی گردد.

طریقه نصب و تنظیمات:

• سه فاز و نول به ترمینالهای T ،S ،R و MP رله کنترل فاز وصل می شوند.

تذکر:  کنتاکت بی متال یا رله کنترل بار برنا مدل OLM (در صورت وجود) با شستی استوپ سری می شود.

• در صورتیکه پس از نصب دستگاه، سیگنال SEQU (توالی فاز) روشن بود، بایستی جای دو فاز روی ترمینالهای رله کنترل فاز عوض شود( مثال S با R عوض شود) تا سیگنال خاموش گردد.
• با پیش آمدن هریک از خطاهای مذکور رلـه داخلی سریعا قطع می شود و پـس از برطرف شدن خطا، رله پس از مدت زمانـی که توسط دسته DELAY تنظیـم می شود وصل می گردد.
• تشخیص عدم تقارن بین ولتاژهای سه فاز توسط دسته ASY.V تنظیم می شود.
• بطور معمول تنظیم حساسیت روی 10٪ مناسب است.

سیگنال های دستگاه:

• OUT: در صورت عادی بودن ولتاژ شبکه و وصل رله خروجی روشن می شود.
• SEQU‬: در صورتیکـه ترتیب فازهـای شبـکه عـوض شـود روشن می شود.
• VOLT: در صورتیکه ولتاژ سه فاز به کمتر از 300 ولت کاهش یابد، روشن می شود.
• ASY.V:‭‬ هنگامی که شبکه دو فاز شده و یا عدم تقارن بین ولتاژ فازها از حد تنظیم شده (توسط دسته ASY.V) بیشتر شود، روشن می گردد.

هشدارهای ایمنی و زیست محیطی:

• • قبل از نصب دستگاه، حتما از قطع بودن جریان برق اطمینان حاصل نمایید.
  • پــس از وصــل جریــان بــرق، هنــگام کار بــا دســتگاه از دســتکش و ابــزار ایمــن اســتفاده نماییــد.
  • جهت امحای دستگاه مطابق با مقــررات محلی/ منطقه ای عمل نمایید

­

مشخصات فنی:

• ولتاژ‭ ‬تغذیه:‭‬‭ ‬380‭ ‬ولت‭ ‬متناوب‭ ‬چهار‭ ‬سیمه‭ ‭‬٪+10‬‭ ‬و ‭ ‬٪-20‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬
• فرکانس‭ ‬شبکه:‭ ‬50‭ ‬هرتز‭ ‬5‭ ‬‭±‬‭ ‬هرتز‬‬‬‬‬‬‬‬‬‬‬‬‬‬
• تلفات‭ ‬داخلی: ‬‭ ‬3‭ ‬وات‬‬‬‬‬‬‬‬
• تاخیر‭ ‬در‭ ‬وصل:‭ ‬0/5‭ ‬تا ‭ ‬40ثانیه‭ – ‬قابل‭ ‬تنظیم‭ ‬توسـط‭ ‬دسته ‭ ‬DELAY‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬
• عدم‭ ‬تقارن‭ ‬فازها:‭‬‭ ‬5‭ ‬تا‭ ‬‮02‬‭ ‬درصد‭ – ‬قابل‭ ‬تنظیم‭ ‬توسط‭ ‬دسته ‭ ‬ASY.V‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬
• درجه حفاظت دستگاه: IP20 مطابق با استاندارد IEC60529
• دمای‭ ‬کاری:‭ ‬-20‭ ‬تا‭ +‬60‭ ‬درجه‭ ‬سانتیگراد‬‬‬‬‬‬‬‬‬‬‬‬
• رطوبت‭ ‬کاری:‭ ‬٪15‭ ‬تا ‭ ٪85‬‬‬‬‬‬‬
• نوع نصب:  DIN Rail مطابق با استاندارد IEC60715
• کلاس‭ ‬عایقی: ‭ CLASS ‬II‭ ‬‬‬‬‬‬‬‬‬

مشخصات رله خروجی:

• رله‭ ‬خروجی: ‬یک‭ ‬رله یک کنتاکت ‭ ‬C/O‭ ‬‬‬‬‬‬
• جریان‭ ‬کنتاکت:6‭ ‬ آمپر ‭ ‬220‬ولت‬‬‬‬‬‬‬‬‬‬‬‬ متناوب
                      ‭ ‬6‭ ‬آمپر ‭ ‬28‭ ‬ولت‬‬‬‬‬‬‬‬ مستقیم
• عمر‭ ‬رله‭ :‬الکتریکال‭ ‬100‭.‬000‭ ‬بار‭ ‬قطع‭ ‬و‭ ‬وصل‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬
            ‭ ‬مکانیکال‭ ‬1‭.‬000‭.‬000‭ ‬بار‭ ‬قطع‭ ‬و‭ ‬وصل‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

ابعاد دستگاه:

استانداردها:

• EN60255-22
• EN60255-25
• EN60255-27
• EN61000-3
• IEC60255-22
• IPCA610-C

گواهینامه ها:

• ISO9001
• ISO14001
• ISO45001
• HSE-MS
• IMS
