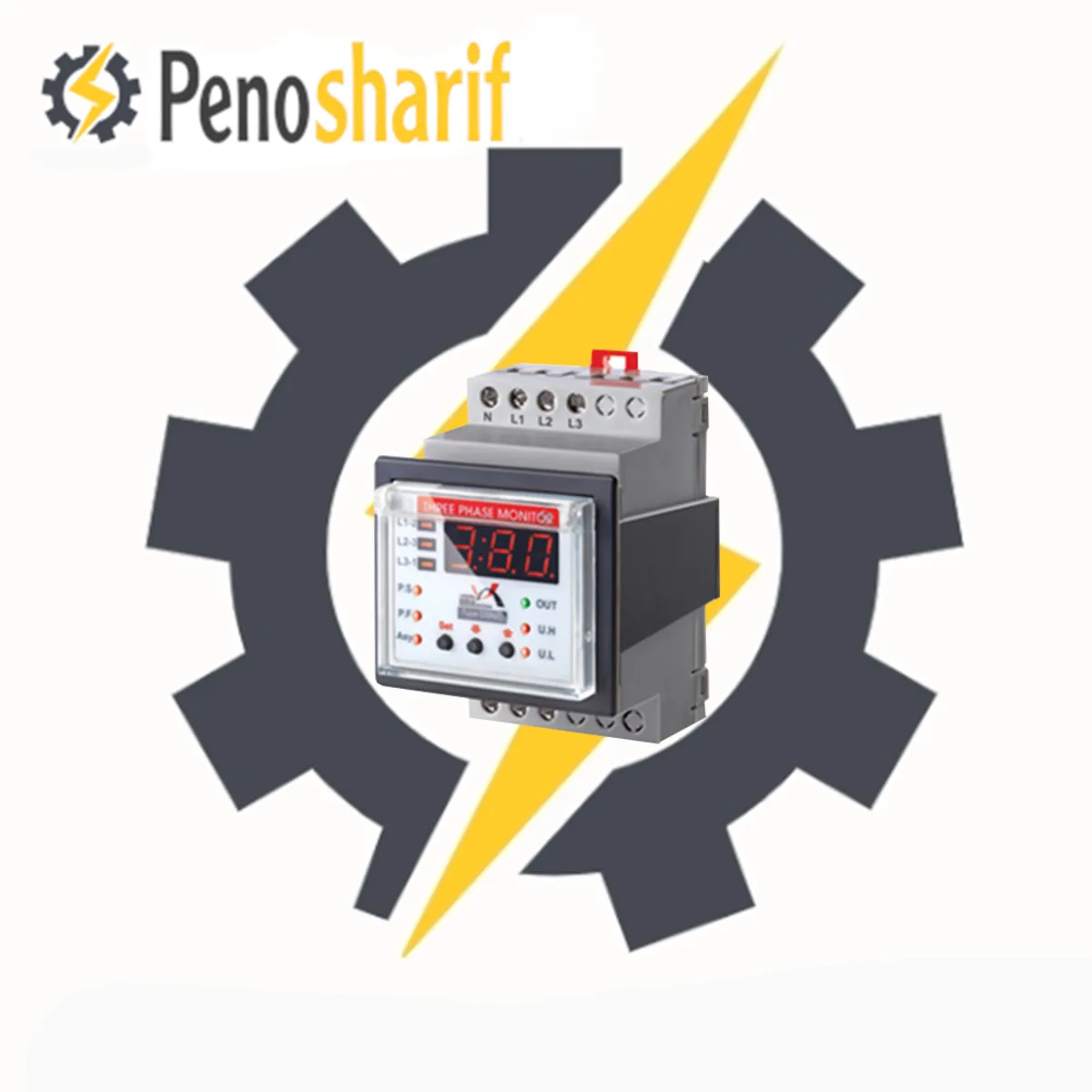

اصول کار:

• در صورت روشن بودن 2,LEDL1، ولتاژ فاز L1 و L2 نمایش داده می شود.
• در صورت روشن بودن 3,LEDL2، ولتاژ فاز L2 و L3 نمایش داده می شود.
• در صورت روشن بودن 1,LEDL3، ولتاژ فاز L3 و L1 نمایش داده می شود.
• در صورت روشن بودن همزمان LED های  3,L2L1, L مقدار نمایش داده شده عدم تقارن ولتاژ است.
• در صورت عدم بروز خطا پس از شمارش زمان تاخیر در وصل on ،رله وصل (ترمینال 15 بــه 18 وصل می شود) و LED سبز OUT روشن می شود.
• در صورت بروز خطا ابتدا سیگنال خطای مربوطه روشن و پس از شمارش زمان تاخیر در قطع oF ، رله داخلی قطع (ترمینال 15 به 16 وصل می شود) و LED سبز OUT خاموش می شود.

سیگنال های دستگاه:

• OUT: حالت عادی و وصل رله
• H.U: خطای افزایش ولتاژ شبکه
• U.L: خطای کاهش ولتاژ شبکه
• P.S: خطای جا به جایی فازها
• P.F: خطای قطع فاز یا قطع نول
• ASY: خطای عدم تقارن ولتاژ

مشخصات فنی:

• ولتاژ تغذیه: 38 ولت متناوب 4 سیمه 20± درصد
• فرکانس شبکه: 50 هرتز، 5± هرتز
• تلفات داخلی: حدود 3 وات
• درجه حفاظت دستگاه IP20:مطابق با استاندارد IEC60529
• دمای کاری: 20– تا 60+ درجه سانتیگراد
• رطوبت کاری: 15% تا 85%
• نوع نصب: FlushMounted :و DINRail مطابق با استاندارد IEC60715
• کلاس عایقی: CLASS II

مشخصات رله خروجی:

• رله خروجی: یک کنتاکت C/O­
• جریان کنتاکت: 6 آمپر، 220 ولت متناوب

                            6 آمپر، 28 ولت مستقیم

ابعاد دستگاه:

استانداردها:

• EN60255-22
• EN60255-25
• EN60255-27
• EN61000-3
• IEC60255-22
• IPCA610-C

گواهینامه ها:

• ISO9001
• ISO14001
• ISO45001
• HSE-MS
• IMS
