معرفی
رله کنترل فاز میکرومکس یکی از پر استفاده ترین تجهیزات حفاظتی در برق صنعتی می باشد. جهت حفاظت مدار در برابر افزایش و کاهش ولتاژ، جابجایی فازها و یا قطع یک یا دو فاز مورد استفاده قرار میگیرد.
رله کنترل فاز میکرومکس یکی از پر استفاده ترین تجهیزات حفاظتی در برق صنعتی می باشد. جهت حفاظت مدار در برابر افزایش و کاهش ولتاژ، جابجایی فازها و یا قطع یک یا دو فاز مورد استفاده قرار میگیرد.
کنترل فاز یکی از انواع تجهیزات حفاظتی است که وظیفه آن حفاظت در برابر قطع فاز ها، جابجایی فازها، افزایش و کاهش ولتاژ ها و حفاظت در برابر عدم تقارن ولتاژ فاز ها می باشد.

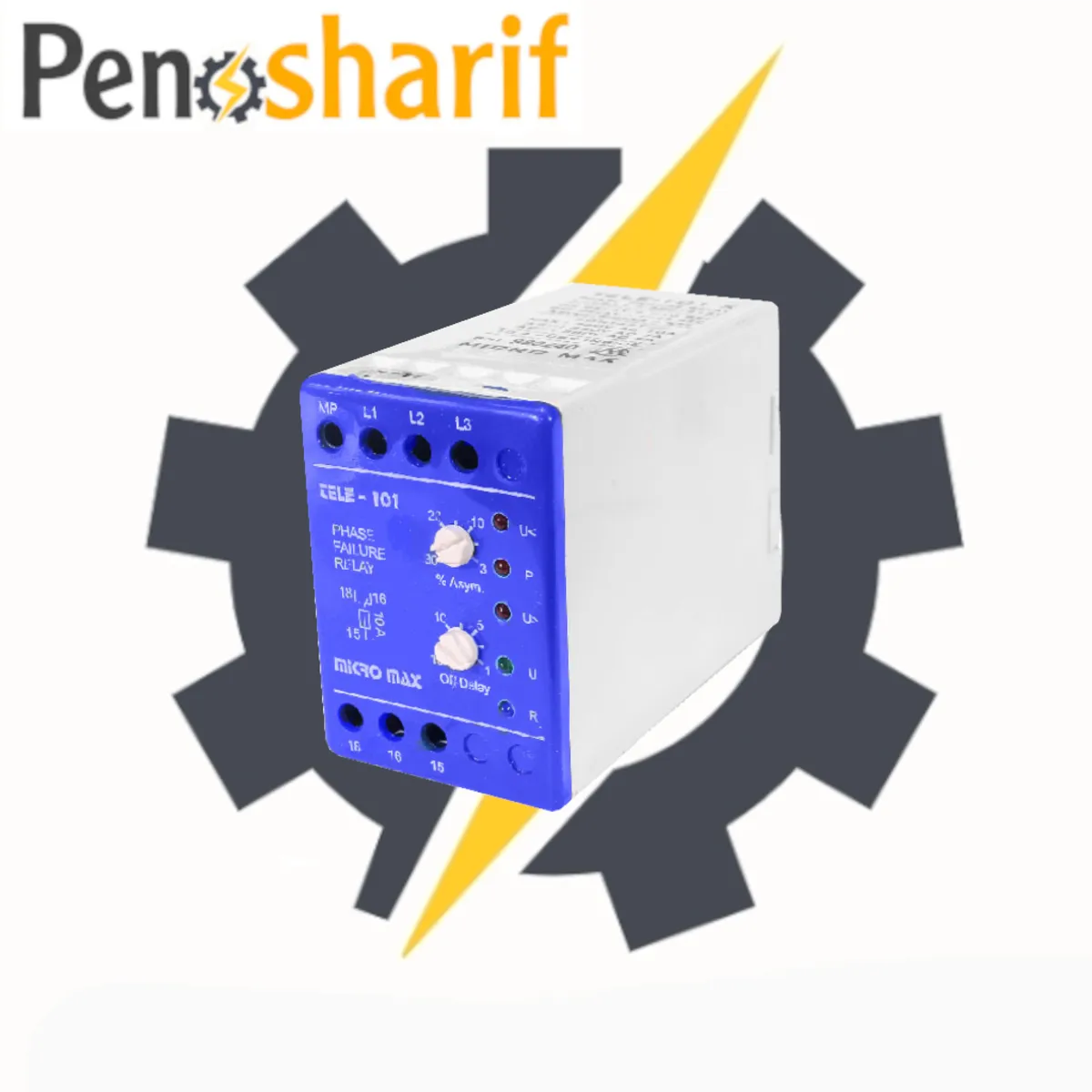

کنترل فاز میکرومکس
میکرومکس یک شرکت ایرانی تولید کننده انواع رله و تجهیزات حفاظتی از جمله انواع کنترل فاز می باشد. کنترل فاز TELE-101-X از کیفیت مطلوب، دقت بالا و عملکرد مناسبی برخوردار است. تمامی محصولات میکرومکس دارای 1 سال ضمانت و خدمات پس از فروش می باشد.
پیچ تنظیم (%ASYM): این پیچ جهت تعیین درصد عدم تقارن ولتاژ فاز ها می باشد. رله کنترل فاز TELE-101-X میکرومکس از 3 تا 30 درصد قابل تنظیم می باشد. در اکثر موارد حساسیت بین 15 الی 20 درصد مناسب می باشد. در موتورهایی که ولتاژ برگشت زیادی دارند می توان از حساسیت 5% استفاده نمود و در صورتی که عدم تقارن ولتاژ موجود در شبکه مزاحم عمل رله باشد می توان از حساسیت های 25% الی 30% استفاده نمود.
پیچ تنظیم OFF DELAY : درصورت بروز خطا چه مدت زمان سپری شود تا رله قطع کند.
>U : در صورت بروز افزایش ولتاژ این LED روشن می شود.
P : جهت اعلام خطای فاز و جابجایی فاز این LED روشن می شود.
U> : درصورتی که افت ولتاژ داشته باشیم این LED روشن می شود.
U : درصورتی که شبکه وصل باشد این LED روشن است.
R : روشن بودن این LED نشان دهنده این است که رله وصل است.
رله کنترل فاز میکرومکس دارای L1 , L2 , L3 جهت ورودی فاز ها و MP نول می باشد. پس از وصل شدن سه فاز و نول به این ترمینال ها درصورت مناسب بودن ولتاژها و صحیح بودن ترتیب فازها چراغ U روشن می شود و بعد از زمان انتظار با روشن شدن چراغ R کنتاکت 15 به 16 قطع و به 18 وصل شده و اجازه عمل به کنتاکتور اصلی را صادر می کند.
سه فاز ورودی کنتاکتور به ترمینالهای L1,L2,L3 و نول به ترمینال MP رله کنترل فاز TELE-101-X متصل می شوند. نول تابلو باید به نول شبکه و صفر ترانسفورماتور پست متصل باشد. زیرا خطای نول باعث عدم دقت رله کنترل فاز می باشد. کنتاکت 15 و 18 رله کنترل فاز با شستی استپ کنتاکت بی متال یا کنترل بار بصورت سری در مدار تغذیه بوبین کنتاکتور قرار می گیرد. درصورتی که بعد از نصب چراغ P روشن شد فازها جابجا بسته شده اند و باید جای دوفاز را بر روی کنترل فاز عوض کرد تا رله کار عادی خود را شروع نماید.
جهت تست کنترل فاز و اطمینان از صحت تنظیم رله می توان هنگام کارکرد موتور با قطع یکی فیوز شبکه را دو فاز نمود و عملکرد رله کنترل فاز را مشاهده نمود.
