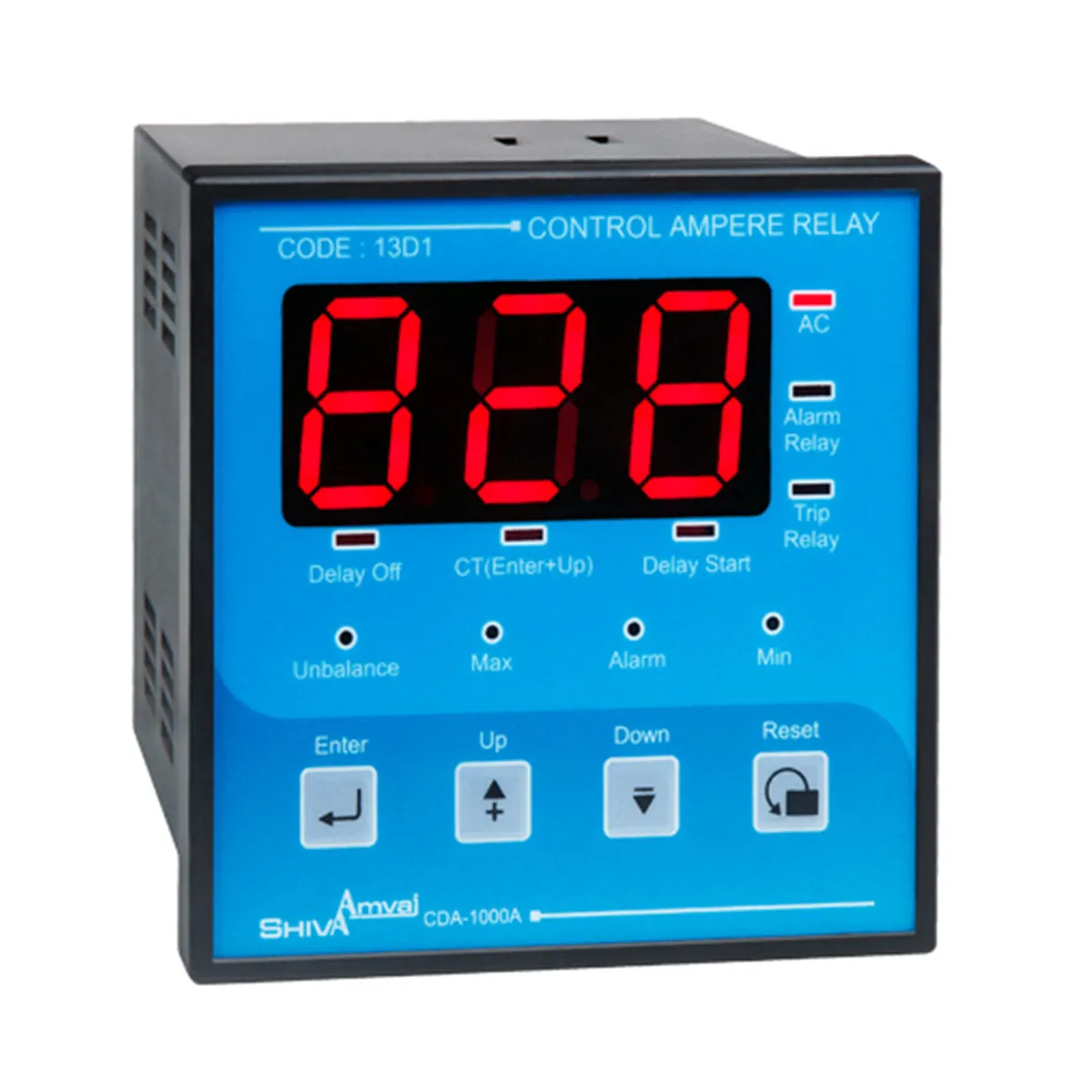

معرفی رله کنترل آمپر 96C مدل CAD-1000A کد 13D1 شیوا امواج
رله کنترل آمپر 96C مدل CAD-1000A کد 13D1 شیوا امواج دستگاهی مناسب برای حفاظت موتورهای سه فاز در برابر افزایش ،کاهش و عدم تقارن جریان و نمایش جریان است.
رله کنترل آمپر 96C مدل CAD-1000A کد 13D1 شیوا امواج دستگاهی مناسب برای حفاظت موتورهای سه فاز در برابر افزایش ،کاهش و عدم تقارن جریان و نمایش جریان است.
رله کنترل آمپر 96C شیوا امواج مدل CAD-1000A یکی از بهترین گزینه‌ها برای محافظت از تجهیزات صنعتی در برابر اضافه‌بار و جریان غیرمجاز است. این رله با قابلیت اندازه‌گیری دقیق جریان در هر سه فاز، توانایی قطع مدار در صورت بروز خطا را دارد و از آسیب‌های احتمالی به تجهیزات جلوگیری می‌کند.
ابعاد نصب: 96×96 میلی‌متر
نوع جریان: 3 فاز (سه‌سیم یا چهار‌سیم)
نمایشگر: دیجیتال LED
قابلیت‌ها:
تنظیم حد بالا و پایین جریان
تاخیر در وصل و قطع
نمایش مقادیر جریان هر فاز
خروجی رله برای کنترل بار
تغذیه: 220V AC
ابتدا برق ورودی تابلو را قطع کنید.
دستگاه را در محل مناسب برش‌خورده با ابعاد 96×96 نصب کنید.
CTها (ترانس‌های جریان) را طبق نقشه‌ی فنی به هر فاز متصل کرده و خروجی آن‌ها را به رله متصل نمایید.
تغذیه 220 ولت را به دستگاه وصل کنید.
با استفاده از دکمه‌های روی دستگاه، مقادیر جریان مجاز، تاخیر زمان قطع و وصل را تنظیم کنید.
پس از روشن کردن تابلو، عملکرد دستگاه را تست کنید تا از صحت تنظیمات اطمینان حاصل شود.
🛠 برای نصب حرفه‌ای حتماً از برق‌کار صنعتی مجرب کمک بگیرید.
| ولتاژ تغذیه/ریست خارجی | 180-250 ولتاژ متناوب،فاز و نول، 60-50 هرتز |
|---|---|
| دقت اندازه گیری جریان | 1+ 0.5% و 1-%0.5 |
| زمان تنظیمct | از زمان وصل به برق به مدت 5 دقیقه |
| کارایی در | دما: 65+..20– و رطوبت : 70درصد |
| خروجی | 2 عدد رله 16 آمپر |
| مدل | CAD-1000M, CAD-2M |
برای دریافت راهنمایی تخصصی در انتخاب، تنظیم و نصب رله کنترل آمپر CAD-1000A، با کارشناسان فنی گروه برق و صنعت شریفی تماس بگیرید. مشاوره‌ی رایگان ما به صورت 24 ساعته و 7 روز هفته در دسترس شماست.
تفاوت مدل CAD-2Mبا CAD-1000M در مد اتوماتیک می باشد که در این مد جهت جلوگیری از جام کردن موتور در زمان استارت اولیه (Delay Start) جریان کنترل می شود.
