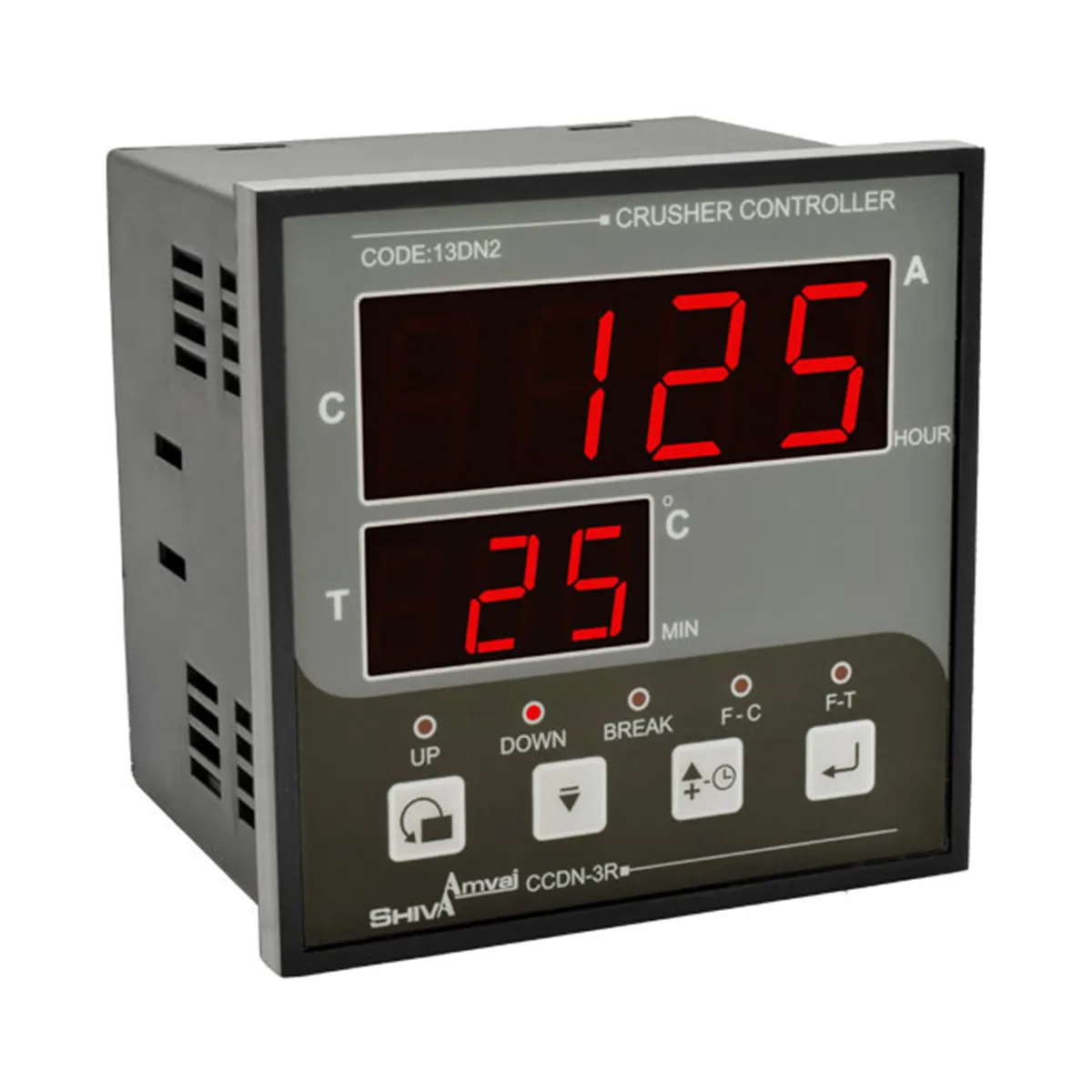

کنترل سنگ‌شکن مدل CCDN-3R از برند شیوا امواج، جهت کنترل توالی عملکرد سه موتور اصلی در سیستم‌های سنگ‌شکن طراحی شده است. این دستگاه از آسیب به تجهیزات صنعتی جلوگیری کرده و ایمنی بالا را تضمین می‌کند.
در بسیاری از پروژه‌های معدنی و صنعتی، استفاده از چند موتور با توالی خاص در سنگ‌شکن‌ها امری اجتناب‌ناپذیر است. محصول CCDN-3R یک کنترلر هوشمند با سه رله خروجی است که به‌صورت پله‌ای سه الکتروموتور را راه‌اندازی کرده و در صورت بروز خطا، توالی را متوقف می‌کند تا از خرابی احتمالی جلوگیری شود.
کنترل هوشمند و مرحله‌ای سه الکتروموتور
توقف اتوماتیک در صورت خطای یک مرحله
امکان تنظیم زمان تأخیر برای استارت هر موتور
دارای LEDهای نمایش وضعیت عملکرد
قابلیت نصب آسان در تابلوهای برق صنعتی
ایده‌آل برای کارخانه‌های شن و ماسه، صنایع معدنی و بتن‌سازی
ابتدا دستگاه را در تابلو برق نصب و با منبع تغذیه متصل کنید.
سه رله خروجی را به ترتیب موتورهای اول، دوم و سوم متصل نمایید.
تنظیم زمان بین هر استارت را با دکمه‌های پنل انجام دهید.
هنگام راه‌اندازی، موتور اول روشن می‌شود، سپس با تأخیر تعریف‌شده، موتور دوم و بعد سوم وارد مدار می‌شوند.
در صورت بروز اشکال در هر موتور، کل فرآیند متوقف شده و چراغ هشدار روشن می‌شود.
سیستم‌های سنگ‌شکن صنعتی
کارخانه‌های شن و ماسه
خط تولید بتن
صنایع معدنی و حفاری
کنترل پله‌ای موتورهای سنگین
فروش مستقیم تجهیزات شیوا امواج با تضمین اصالت
دریافت مشاوره فنی حرفه‌ای برای نصب و راه‌اندازی
ارسال فوری به سراسر کشور
پشتیبانی فنی 24 ساعته
برای انتخاب و راه‌اندازی صحیح کنترل سنگ‌شکن شیوا امواج CCDN-3R، با مشاورین فنی گروه برق و صنعت شریفی تماس بگیرید.
📞 خدمات مشاوره تخصصی به‌صورت 7 روز هفته، 24 ساعته در دسترس شماست.
| ولتاز تغذیه | 180-250 ولتاژ متناوب و 60-50 هرتز |
|---|---|
| ctهای استاندارد | 200/5-800/5A |
| ماکزیمم زمان کارکرد | 5سال |
| نوع سنسور | lcهمراه با دستگاه |
| محدوده اندازه گیری | 100…10-درجه سانتی گراد |
| تاخیر زمان | فعال شدن جک بالابر:10…0ثانیه, قطع موتور:10…0ثانیه |
| دقت اندازه گیری جریان | 1+ 0.5% و 1-%0.5 |
| دقت اندازه گیری | دما:1درجه سانتی گراد |
| کارایی در | دما: 65+..20– و رطوبت : 70درصد |
| خروجی | 1عدد رله 5آمپر(NC/NO), 2عدد رله 5آمپر(NO) |
ویژگی های کنترل آمپر رله ای شیواامواج
• قابلیت اندازه گیری و نمایش جریان ورودی و قطع و وصل رله ها با توجه به جریان ورودی تعریف شده
• دارای
• 3 عدد رله خروجی با سه عدد جریان قابل تعریف به صورت مجزا
• 2 مد کاری کنترل رله ها به صورت وابسته و غیر وابسته
• زمان های تأخیر در وصل و تأخیر در قطع مجزا برای رله ها
• هیسترزیس قابل تعریف برای حد جریان وصل و قطع رله ها
• دارای 10 عدد نشانگر برای اعلام
• Current: وضعیت نمایش یا تنظیم جریان (0.01A-100%CT)
• On Delay: وضعیت تنظیم تأخیر در وصل (1-120Sec)
• Off Dealy: وضعیت تنظیم تأخیر در قطع (120Sec)
• Hysteresis: وضعیت تنظیم هیسترزیس جریان وصل رله ها (1-20% مقدار تنظیم شده)
• Mode1: وضعیت عملکرد در مد 1(مد غیر وابسته)
• Mode2: وضعیت عملکرد در مد 2(مد غیر وابسته)
• CT: نمایش و تنظیم CT(5/5-1000/5A)
• Relay1: وضعیت رله 1
• Relay2: وضعیت رله 2
• Relay3: وضعیت رله 3
