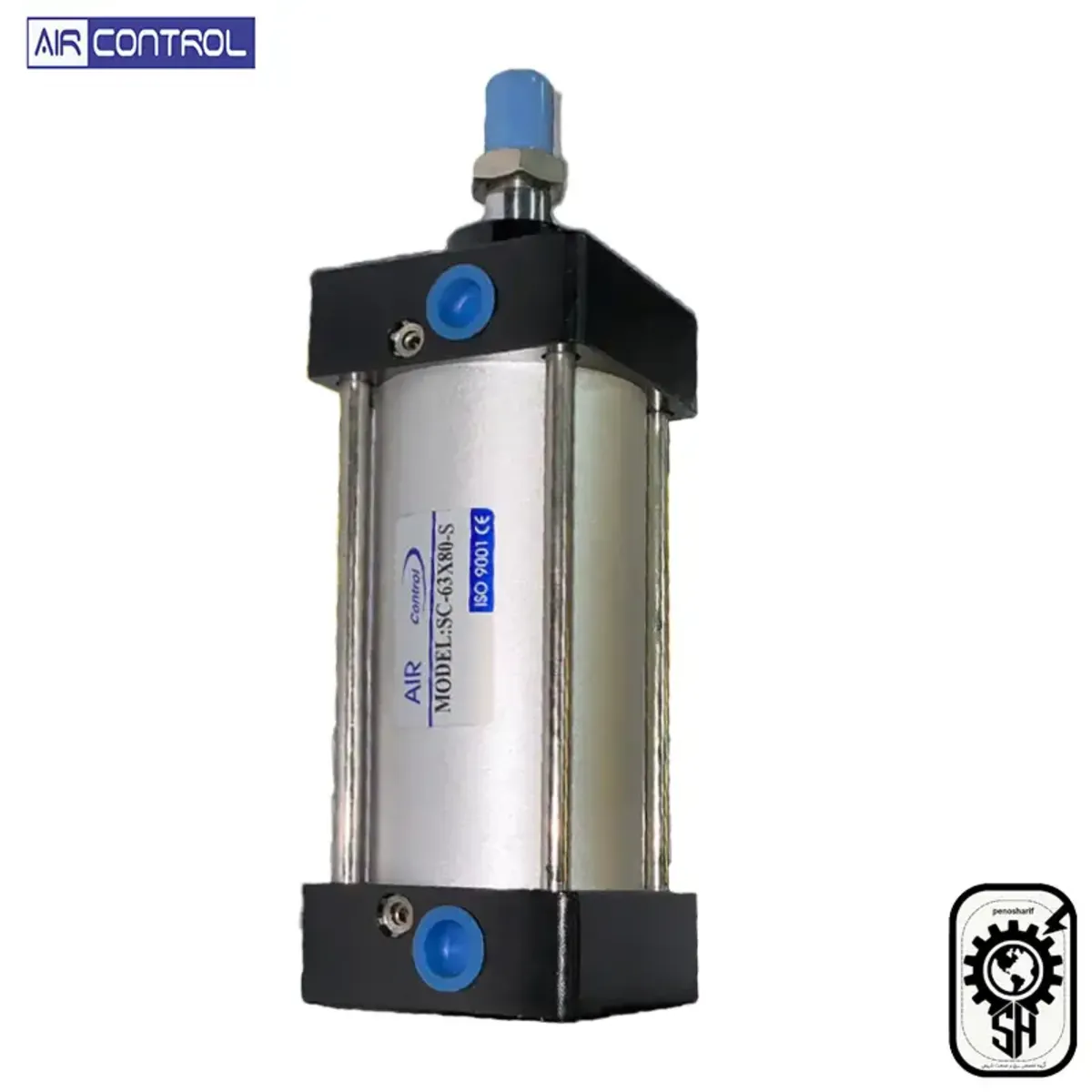

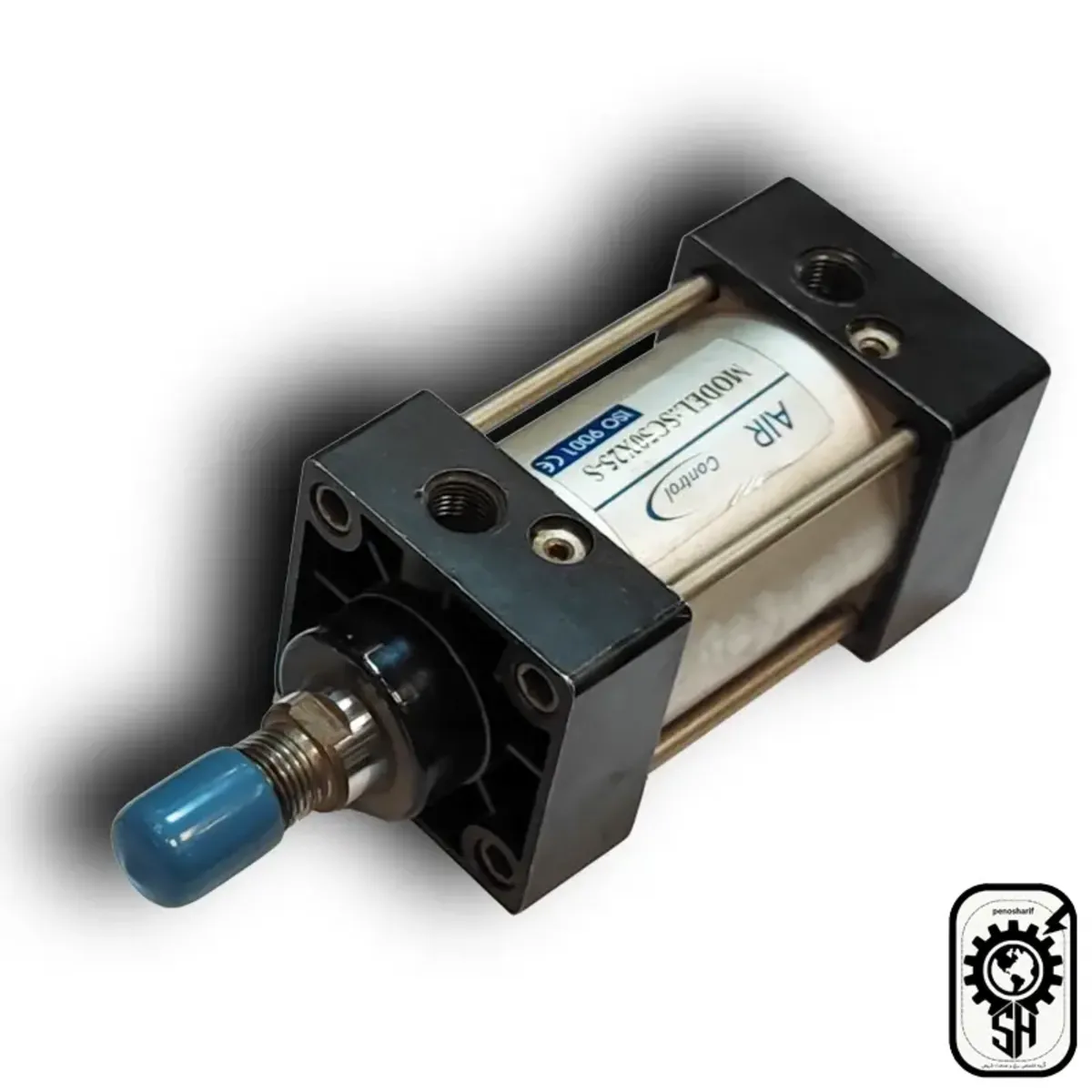

جک چهارمیل پنوماتیکی Aircontrol سایز 800×63 یک سیلندر صنعتی پرقدرت است که با قطر 63 میلی‌متر و کورس بلند 800 میلی‌متر، مناسب کاربردهایی است که به حرکت طولانی و پیوسته نیاز دارند. این محصول با بهره‌گیری از آلومینیوم مقاوم و آب‌بندی حرفه‌ای، عمر طولانی، نصب ساده و عملکرد دقیق را برای تجهیزات صنعتی تضمین میکند.
| ویژگی | مقدار |
|---|---|
| نوع جک | چهارمیل (4Rod) پنوماتیکی |
| برند | Aircontrol |
| قطر داخلی سیلندر | 63 میلی‌متر |
| کورس حرکتی | 800 میلی‌متر |
| عملکرد | دوطرفه |
| فشار کاری مجاز | 2 تا 10 بار |
| جنس بدنه | آلومینیوم آنودایزشده |
| حداکثر دمای کاری | 80 درجه سانتی‌گراد |
| نوع نصب | فلنجی، پایه‌دار یا شافت آزاد |
| سنسور قابل نصب | دارد (شیار مخصوص مغناطیسی) |
خطوط مونتاژ با نیاز به حرکت خطی طولانی
ماشین‌آلات بسته‌بندی مواد با اندازه بزرگ
جابه‌جایی اجسام بلند در خطوط تولید
کاربرد در رباتیک صنعتی و سیستم‌های اتوماسیون
نسبت به جک‌های با کورس کوتاه‌تر مثل 500×63، این مدل برای جابجایی بلند و مداوم طراحی شده
با وجود کورس بالا، همچنان وزن مناسبی دارد و در سیستم‌های متحرک به‌راحتی استفاده می‌شود
جایگزین مناسب برای جک‌های سفارشی که در بازار به سختی یافت می‌شوند

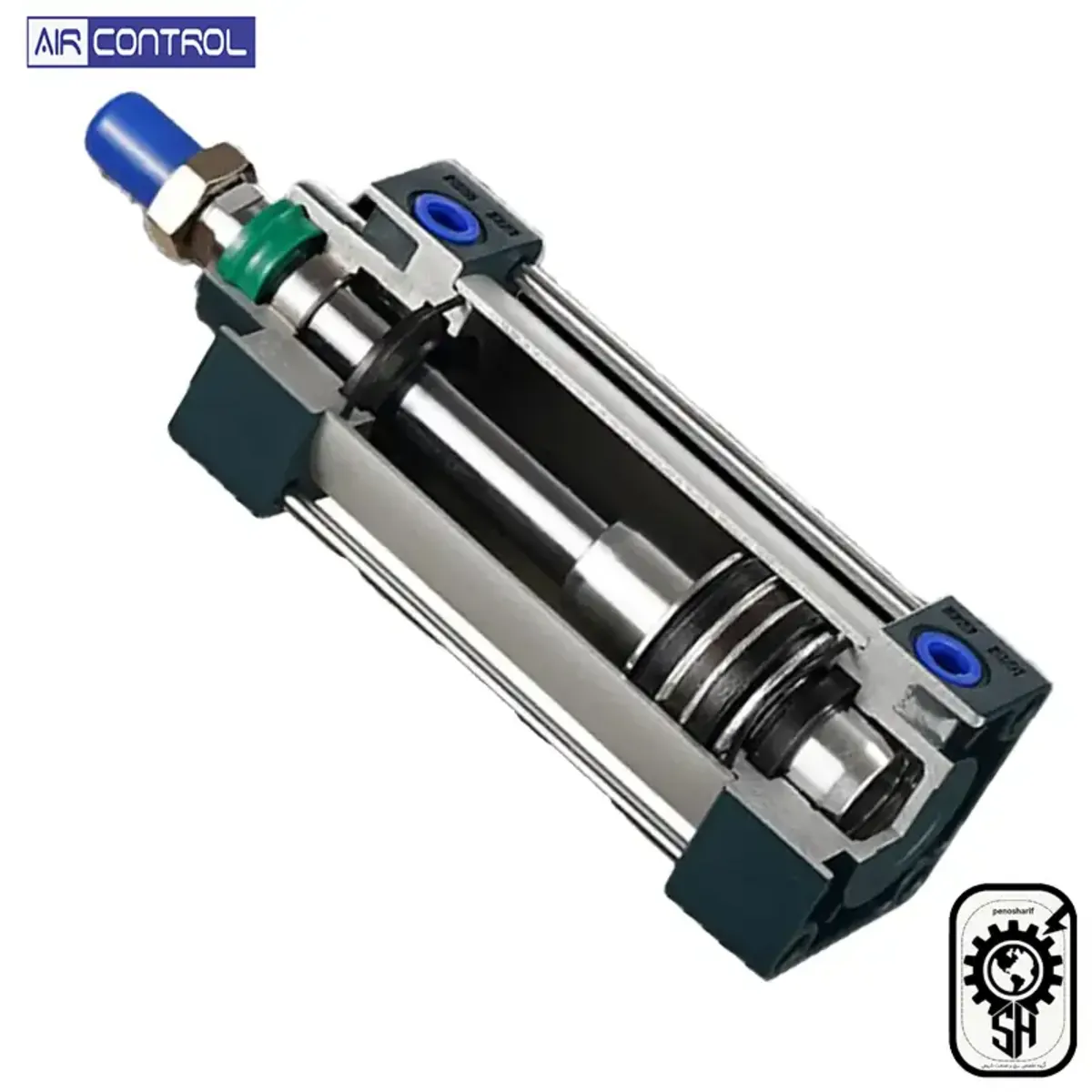

بدنه اکسترود شده با مقاومت بالا در برابر فشار
سیستم آب‌بندی دقیق برای جلوگیری از نشت هوا
امکان نصب سنسور تشخیص موقعیت دقیق پیستون
طراحی ماژولار مطابق استاندارد ISO برای تعویض سریع
دارای استاندارد ISO 15552
تست فشار، نشتی و عملکرد قبل از بسته‌بندی
تأیید کیفیت در واحد کنترل نهایی پنوشریف
این جک برای چه نوع بارهایی مناسب است؟
برای بارهایی که نیاز به حرکت دقیق و بلند دارند مثل سیستم‌های جابه‌جایی خودکار، این سایز ایده‌آل است.
آیا امکان نصب افقی وجود دارد؟
بله، با استفاده از پایه مناسب می‌توانید در حالت افقی یا عمودی نصب کنید.
چه سایز شیر برقی برای این جک مناسب است؟
شیر برقی سایز 1/2 اینچ یا بزرگ‌تر برای پاسخ‌دهی سریع و کنترل بهتر توصیه می‌شود.
📞 مشاوره تخصصی و استعلام قیمت: 09152824040
📦 ارسال فوری از فروشگاه اینترنتی پنوشریف
📍 آدرس شعبه مرکزی مشهد: خیابان سنایی – نبش سنایی 19
جک پنوماتیک 800×50 ایرکنترل
جک چهارمیل سایز 600×63 برند Aircontrol
جک کورس بلند قطر 80 برند Airtac
سنسور مغناطیسی تشخیص موقعیت
واحد مراقبت هوا مخصوص جک‌های کورس بلند
پایه نصب جک چهارمیل بزرگ
آشنایی با جک های پنوماتیکی
جک های پنوماتیک دو نوع هستند : یا خطی هستند یا غیر خطی
جک پنوماتیک نوع جدیدی از تجهیزات بالابر است که با استفاده از گاز فشرده پمپ پنوماتیک را به کار می اندازد، روغن هیدرولیک را در مخزن ذخیره روغن تزریق یا آزاد می کند و سیلندر هیدرولیک تلسکوپی را بالا و پایین می کند. این طراحی ترکیبی پنوماتیک، هیدرولیک و مکانیکی را اتخاذ می کند. دارای ویژگی های طراحی نفیس، اندازه کوچک، وزن سبک، حرکت آسان، دامنه کاربرد وسیع، تناژ بالابر زیاد و بدنه پایین است. این یک ابزار بالابری ایمن و راحت برای شرکت های صنعتی و معدنی، تولید خودرو و صنایع تعمیر و نگهداری خودرو برای بهبود کارایی کار و کاهش شدت کار است. در گذشته افراد از جک های دستی معمولی با کاستی های زیادی استفاده می کردند در مقایسه با جک های دستی معمولی، جک های هیدرولیک پنوماتیک دارای مزایای زیر هستند:
جک پنوماتیک چگونه کار می کند؟
میکانیزم عملکرد جک های پنوماتیک برای باز شدن و بسته شدن وابسه به فشار هوای ورودی یه سیلندر این جک ها میباشد.
در بدنه سیلندر جک پنوماتیک دو روزنه برای ورود هوا جهت باز شدن و بسته شدن وجود دارد مانند تصویر زیر عمل میکند
شرکت ایرکنترل Aircontrol
برند محصولات پنوماتیک ایرکنترل Air Control یکی از شناخته شده ترین برندهای معروف چینی موجود در بازار ایران می باشد. قابل ذکر است که کمپانی ایرکنترل طراحی و ساخت محصولات خود را بر پایه شرکت اس ام سی ژاپن انجام داده و از این نظر با نام محصولات پنوماتیکی طرح SMC نیز شناخته می شود.
