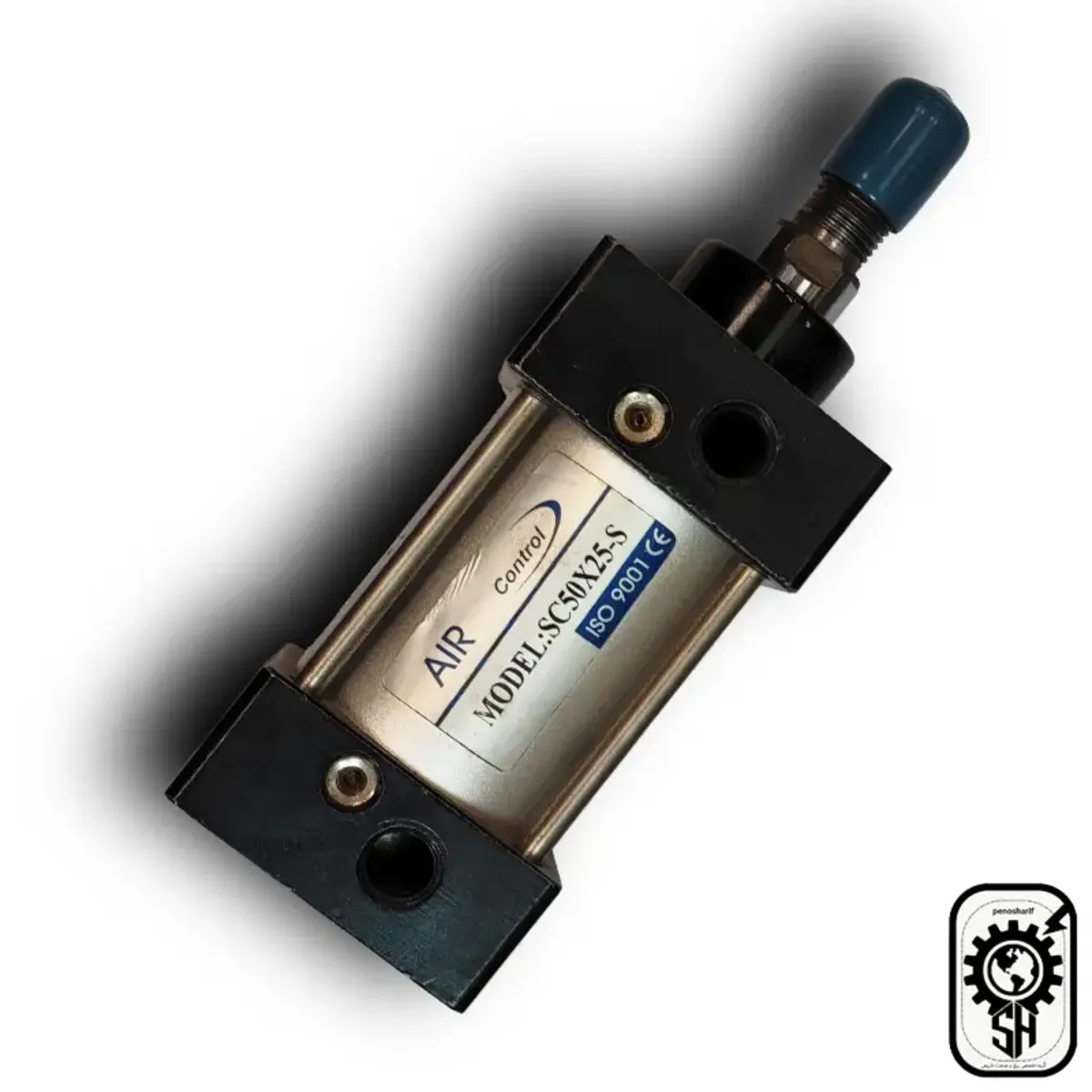

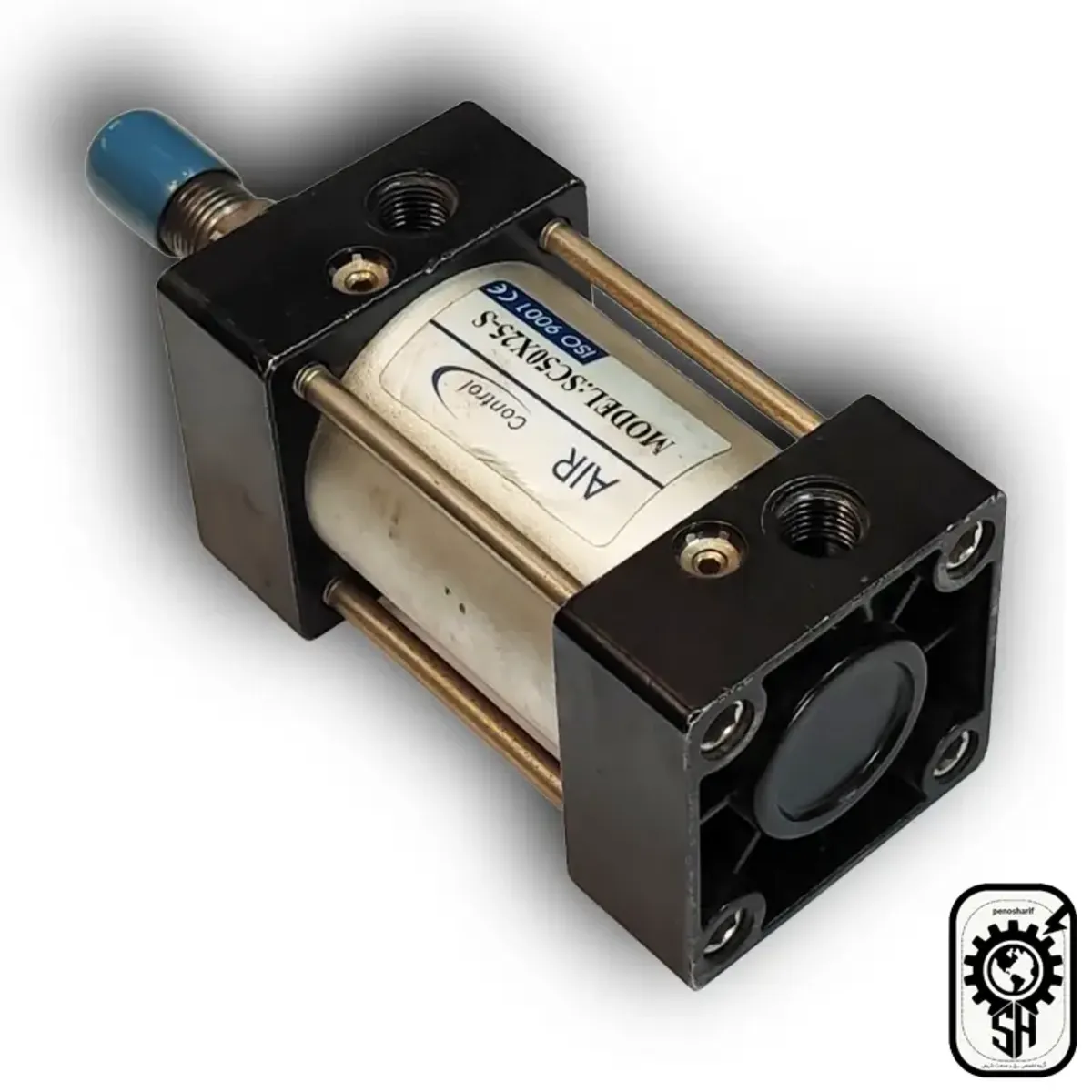

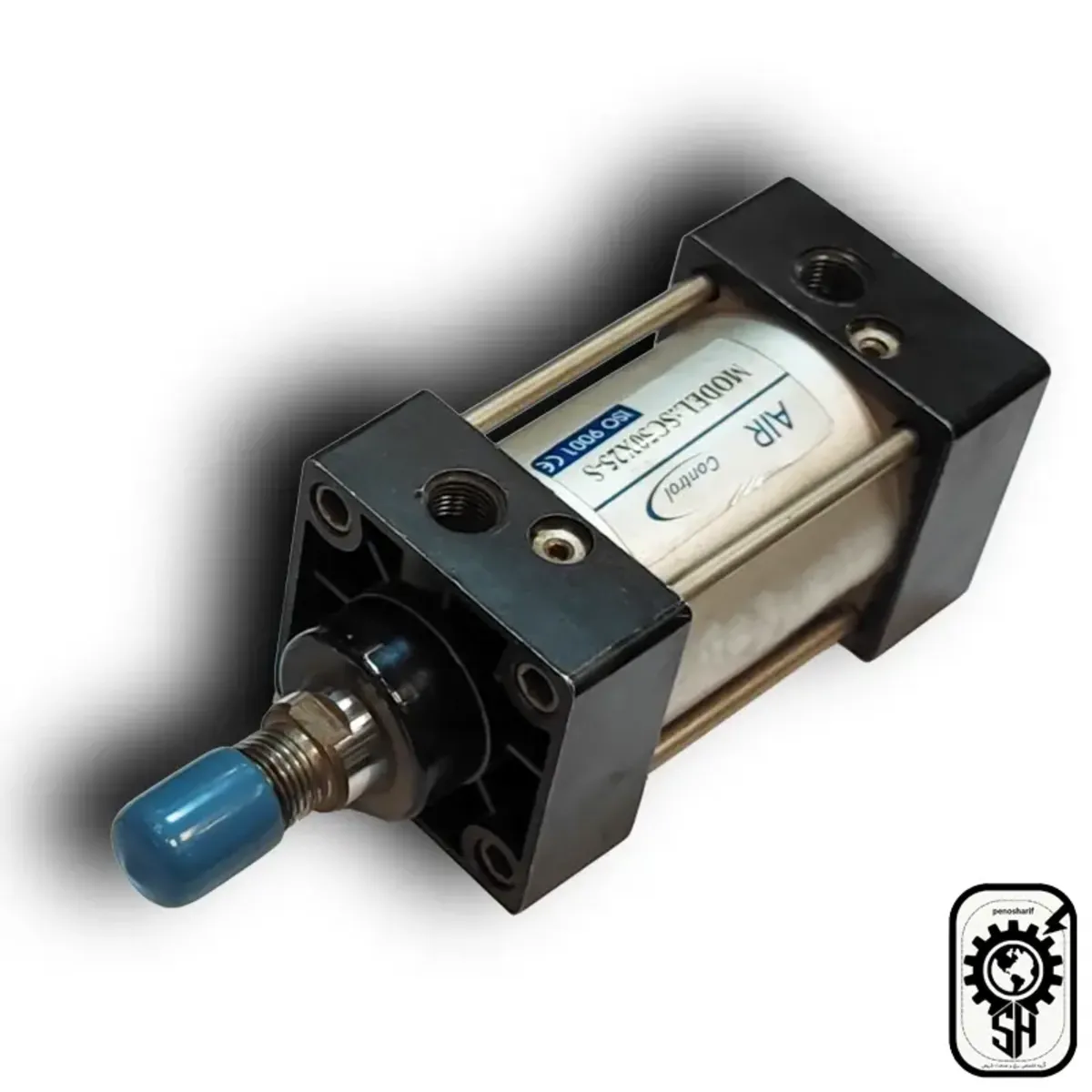

جک چهارمیل پنوماتیک ایرکنترل سایز 50×80 با قطر داخلی 50 میلی‌متر و کورس 80 میلی‌متر، یکی از گزینه‌های پرفروش برای کاربردهای صنعتی نیمه‌سنگین است. طراحی مستحکم با چهار میل و آب‌بندی دقیق، این سیلندر بادی را به انتخابی مطمئن برای خطوط تولید و تجهیزات اتوماسیون تبدیل کرده است.
| ویژگی فنی | مقدار |
|---|---|
| قطر سیلندر (Bore) | 50 میلی‌متر |

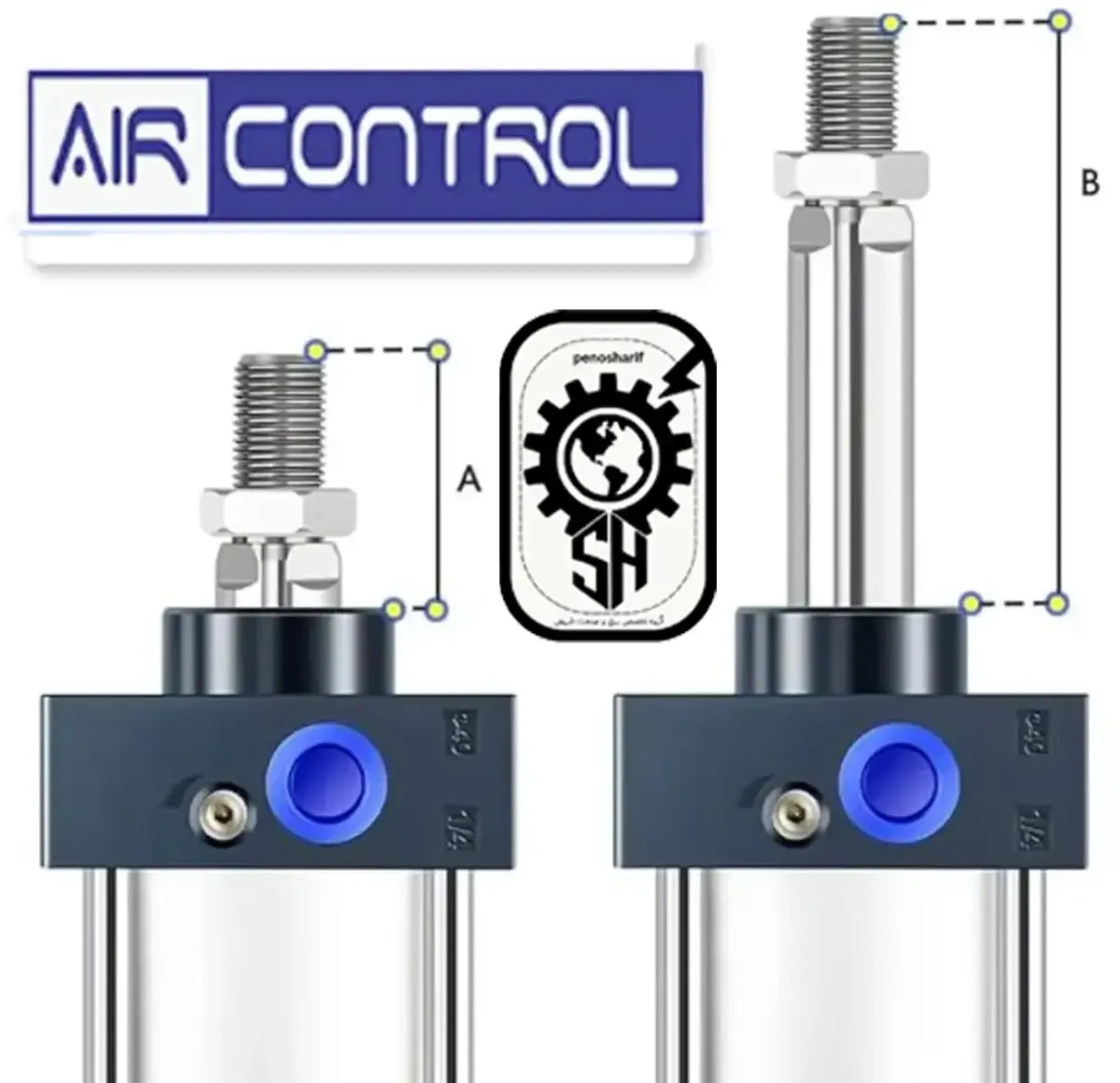

| کورس (Stroke) | 80 میلی‌متر |
| نوع جک | چهارمیل (Tie-Rod Type) |
| برند | Aircontrol (چینی درجه یک) |
| فشار کاری | 2 تا 10 بار |
| عملکرد | دوطرفه |
| جنس بدنه | آلومینیوم آنودایز شده |
| نوع نصب | قابل نصب به صورت فلنچی، پایه‌ای |
| آب‌بندی | پلی‌اورتان مقاوم در برابر سایش |
خطوط بسته‌بندی اتومات
دستگاه‌های پانچ و پرس سبک
تجهیزات جا‌به‌جایی در صنایع مونتاژ
ماشین‌آلات صنایع غذایی و دارویی
نسبت به مدل 50×50، کورس بیشتری ارائه می‌دهد و برای جا‌به‌جایی‌های بلندتر مناسب‌تر است. همچنین در مقایسه با مدل‌های قطر پایین مثل 32 یا 40 میلی‌متر، قدرت بیشتری برای کارهای مکانیکی نیازمند نیروی بالا فراهم میکند.
طراحی مطابق استاندارد ISO 15552
دارای تاییدیه آب‌بندی تست شده
مقاومت در برابر گرد و غبار و روغن صنعتی
حتماً از هوای تمیز و فیلترشده استفاده شود
پایه و شافت باید کاملاً رگلاژ و تراز باشد
برای افزایش عمر، در صورت نیاز روغن‌کاری سبک انجام شود
از فشار کاری مجاز تجاوز نکنید
برای راهنمایی بیشتر در انتخاب سایز مناسب و تطبیق با پروژه‌تان، همین حالا با ما تماس بگیرید:
📞 09152824040 – مشاوره فنی رایگان پنوشریف
جک پنوماتیک سایز 50×50
جک سایز 63×80
سنسور مگنت برای جک پنوماتیک
پایه فلنچی مخصوص سیلندر قطر 50
آشنایی با جک های پنوماتیکی
جک های پنوماتیک دو نوع هستند : یا خطی هستند یا غیر خطی
جک پنوماتیک نوع جدیدی از تجهیزات بالابر است که با استفاده از گاز فشرده پمپ پنوماتیک را به کار می اندازد، روغن هیدرولیک را در مخزن ذخیره روغن تزریق یا آزاد می کند و سیلندر هیدرولیک تلسکوپی را بالا و پایین می کند. این طراحی ترکیبی پنوماتیک، هیدرولیک و مکانیکی را اتخاذ می کند. دارای ویژگی های طراحی نفیس، اندازه کوچک، وزن سبک، حرکت آسان، دامنه کاربرد وسیع، تناژ بالابر زیاد و بدنه پایین است. این یک ابزار بالابری ایمن و راحت برای شرکت های صنعتی و معدنی، تولید خودرو و صنایع تعمیر و نگهداری خودرو برای بهبود کارایی کار و کاهش شدت کار است. در گذشته افراد از جک های دستی معمولی با کاستی های زیادی استفاده می کردند در مقایسه با جک های دستی معمولی، جک های هیدرولیک پنوماتیک دارای مزایای زیر هستند:
جک پنوماتیک چگونه کار می کند؟

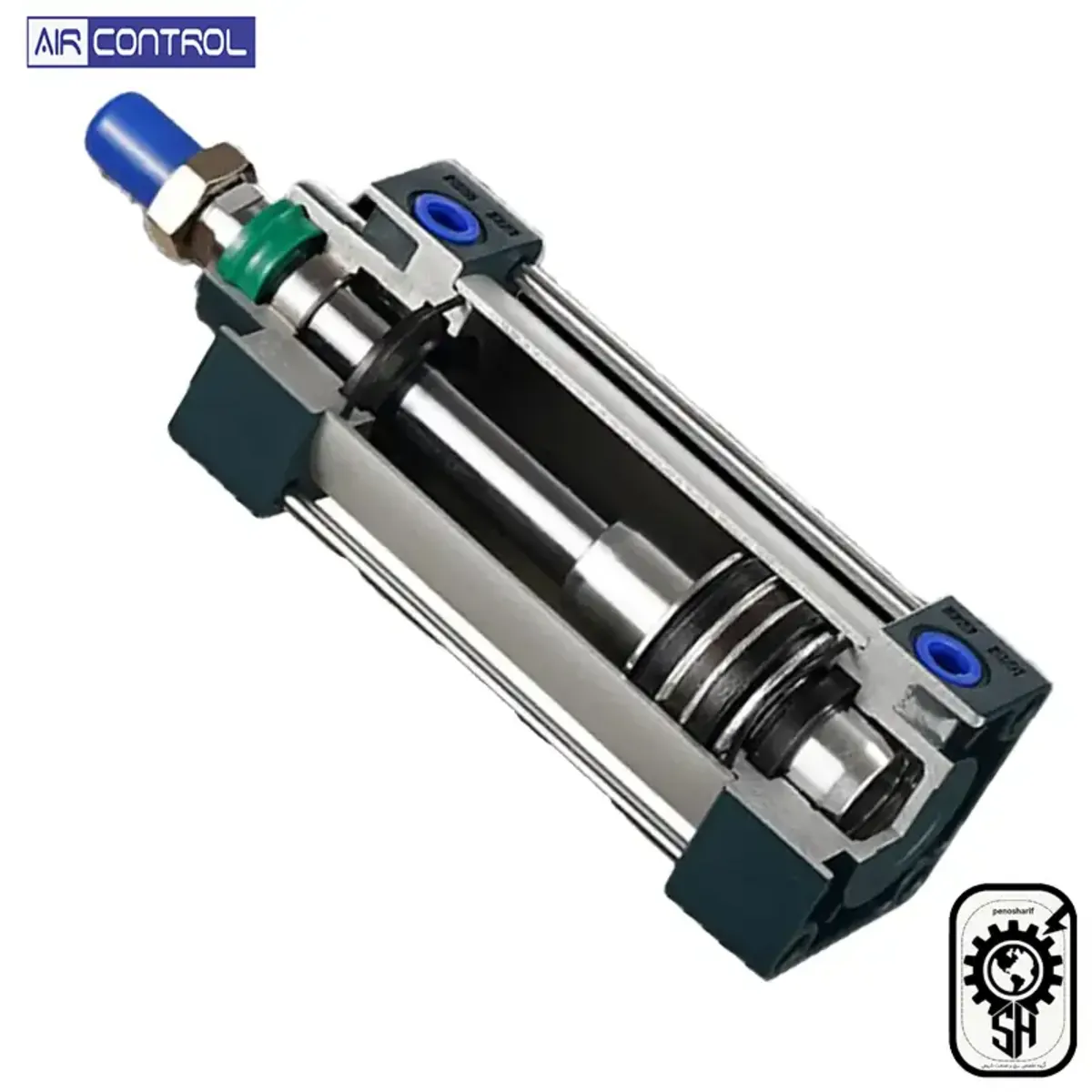

میکانیزم عملکرد جک های پنوماتیک برای باز شدن و بسته شدن وابسه به فشار هوای ورودی یه سیلندر این جک ها میباشد.

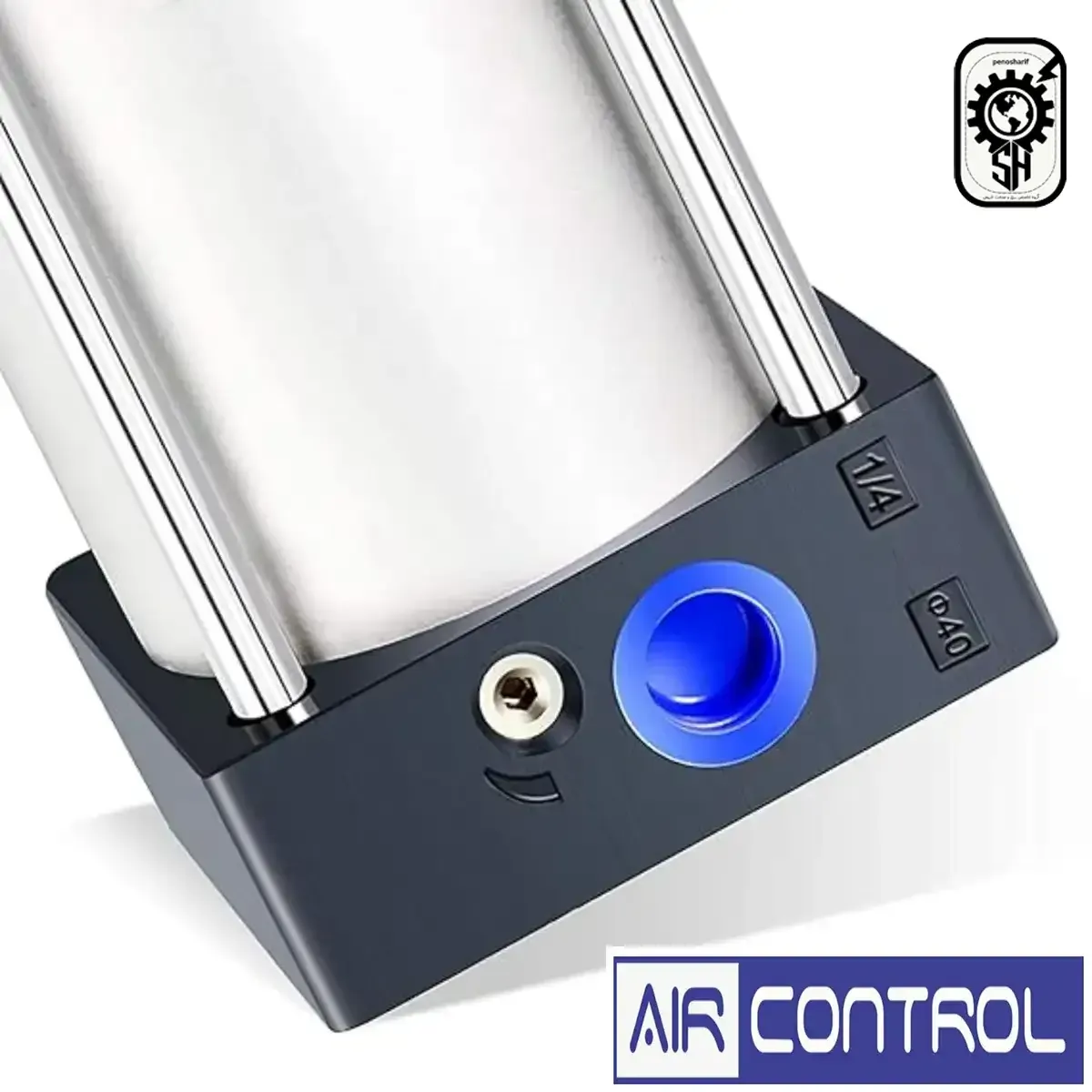

در بدنه سیلندر جک پنوماتیک دو روزنه برای ورود هوا جهت باز شدن و بسته شدن وجود دارد مانند تصویر زیر عمل میکند
شرکت ایرکنترل Aircontrol
برند محصولات پنوماتیک ایرکنترل Air Control یکی از شناخته شده ترین برندهای معروف چینی موجود در بازار ایران می باشد. قابل ذکر است که کمپانی ایرکنترل طراحی و ساخت محصولات خود را بر پایه شرکت اس ام سی ژاپن انجام داده و از این نظر با نام محصولات پنوماتیکی طرح SMC نیز شناخته می شود.
