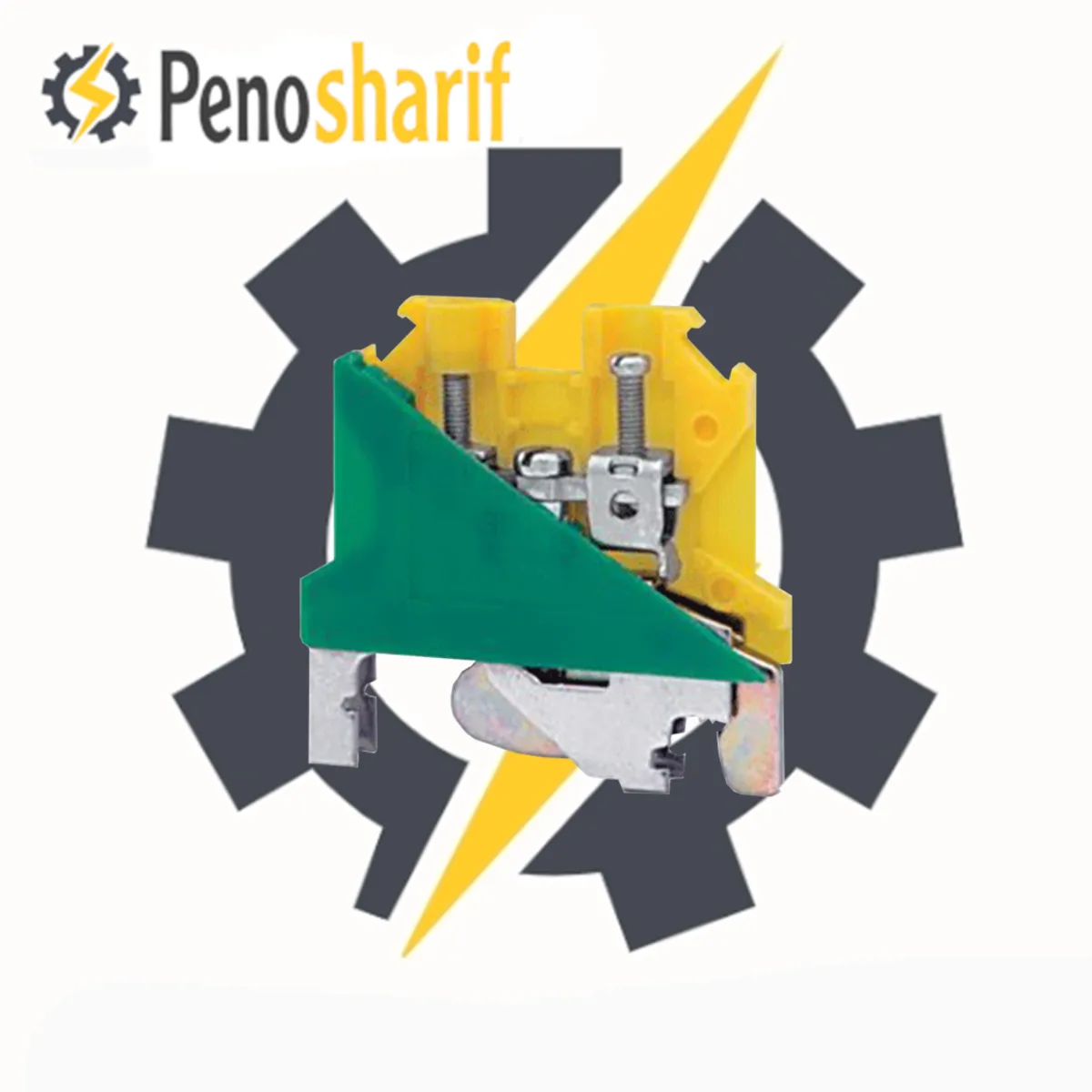

ترمینال پیچی سری ارت با پیچ اتصال به ریل سایز 2.5
ترمینال ریلی پیچی ارت ، سیم گیری به صورت پیچی با سطح مقطع 2.5 میلی متر و ولتاژ لحظه ای 6 kv
-->
ترمینال پیچی سری ارت با پیچ اتصال به ریل سایز 2.5
ترمینال ریلی پیچی ارت ، سیم گیری به صورت پیچی با سطح مقطع 2.5 میلی متر و ولتاژ لحظه ای 6 kv
ترمینال ریلی پیچی ارت ، سیم گیری به صورت پیچی با سطح مقطع 2.5 میلی متر و ولتاژ لحظه ای 6 kv
استاندارد | IEC 60947-7-2 |
---|---|
اطلاعات فنی | |
ولتاژ لحظه ای | 6 کیلوولت |
ولتاژ | 6 ولت |
جریان | – |
گروه مواد | I |
رده ولتاژی | III |
درجه آلودگی | 3 |
سطح مقطع | 2.5 میلیمتر مربع |
حداکثر جریان | – |
حداکثر ظرفیت سیم گیری | – |
سایز پیچ کلمپ | M2.5/0.4 |
گشتاور محکم کردن | M3/0.5 |
مواد عایقی | پلی آمید |
سایز محصول | 2.5 |
گیج تست مطابق با IEC | A3 |
طول عایق کابل | 10 میلیمتر |
توصیف متعلقات | |
قابل نصب بر روی ریل | TH35-15 TH35-7.5 |
درپوش انتهایی | – |
عرض درپوش انتهایی | – |
جدا کننده | – |
عرض جداکننده | – |
جداکننده کوچک | – |
بست انتهایی | – |
عرض بست انتهایی | – |
جمپر ثابت | – |
بیشترین مقدار جریان جمپر | – |
تست سوکت | – |
پیچ گوشتی | 3.0*0.5 |
شماره ترمینال | NS6 |
ابعاد | |
طول | 42.5 میلیمتر |
عرض | 6 میلیمتر |
ارتفاع با ریل TH35-7.5 | 42 میلیمتر |
ارتفاع با ریل TH35-15 | 49.5 میلیمتر |
ظرفیت اتصال با کابل | |
کابل چند رشته | 0.5-4 میلیمتر مربع |
ظرفیت کابل تک رشته | 0.5-4 میلیمتر مربع |
ظرفیت کابل چند رشته | 0.5-4 میلیمتر مربع |
ظرفیت کابل افشان | 0.5-2.5 میلیمتر مربع |
ظرفیت کابل واحد آمریکایی | 20-12 میلیمتر |
