معرفی

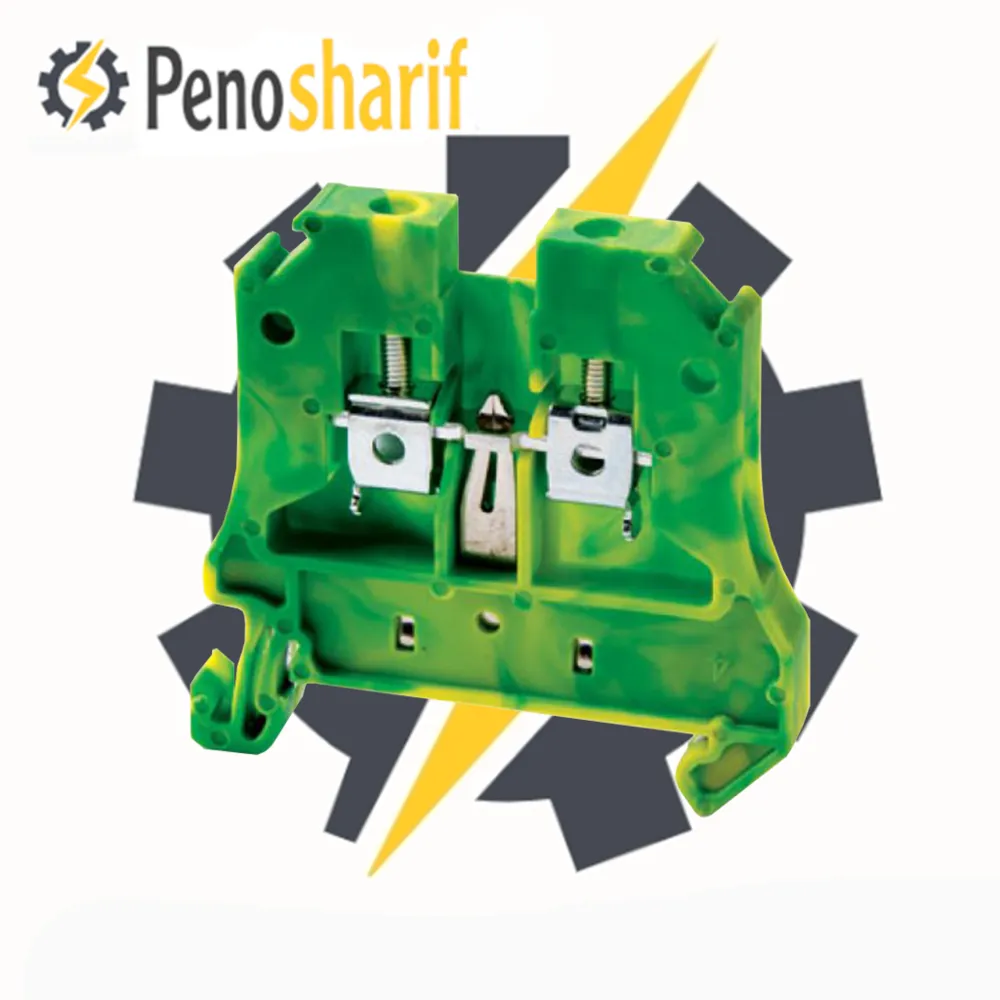

ترمینال پیچی سری ارت سایز 2.5
ترمینال ریلی پیچی ارت ، سیم گیری به صورت پیچی با سطح مقطع 2.5میلی متر و ولتاژ لحظه ای 6 kv
ترمینال پیچی سری ارت سایز 2.5
ترمینال ریلی پیچی ارت ، سیم گیری به صورت پیچی با سطح مقطع 2.5میلی متر و ولتاژ لحظه ای 6 kv
ترمینال های هادی حفاظتی از لحاظ جزئیات طراحی و ویژگی ها مشابه ترمینال RTP می باشند که دارای بدنه عایقی زرد سبز بوده و قابل استفاده جهت شین های PE و PEN با سطح مقطع بیشتر از 10mmهستند.
اتصالات پیچی یکی از رایج ترین روش های اتصال استفاده از پیچ می باشد. برقراری مطمئن ترین اتصال در کمترین فضا از طریق پیچ میسر می گردد. اتصال توسط پیچ در شرکت تولیدی رعد به راحتی توسط یک پیچ گوشتی استاندارد و یا آچار آلن جهت کابل های مختلف ، بدون نیاز به آماده سازی خاص صورت گرفته و مستحکم در برابر لرزش و ارتعاش می باشد.
محصولات شرکت تولیدی رعد ازسیستم کلمپینگ مناسبی برخوردار می باشند . سیستم کلمپینگ این محصولات از فولاد سخت ساخته شده است.
استاندارد | IEC 60947-7-2 |
---|---|
اطلاعات فنی | |
ولتاژ لحظه ای | 6 کیلوولت |
ولتاژ | 6 ولت |
جریان | – |
گروه مواد | I |
رده ولتاژی | III |
درجه آلودگی | 3 |
سطح مقطع | 2.5 میلیمتر مربع |
حداکثر جریان | – |
حداکثر ظرفیت سیم گیری | – |
سایز پیچ کلمپ | M2.5/0.4 |
گشتاور محکم کردن | M3/0.5 |
مواد عایقی | پلی آمید |
سایز محصول | 2.5 |
گیج تست مطابق با IEC | A3 |
طول عایق کابل | 10 میلیمتر |
توصیف متعلقات | |
قابل نصب بر روی ریل | TH35-15 TH35-7.5 |
درپوش انتهایی | EP-RETN2.5-10 |
عرض درپوش انتهایی | 1.2 |
جدا کننده | P-RETN2.5-10 |
عرض جداکننده | 1.6 |
جداکننده کوچک | – |
بست انتهایی | – |
عرض بست انتهایی | – |
جمپر ثابت | – |
بیشترین مقدار جریان جمپر | – |
تست سوکت | – |
پیچ گوشتی | 3.0*0.5 |
شماره ترمینال | NS6 |
ابعاد | |
طول | 48 میلیمتر |
عرض | 6 میلیمتر |
ارتفاع با ریل TH35-7.5 | 48 میلیمتر |
ارتفاع با ریل TH35-15 | 55.5 میلیمتر |
ظرفیت اتصال با کابل | |
کابل چند رشته | 0.5-4 میلیمتر مربع |
ظرفیت کابل تک رشته | 0.5-4 میلیمتر مربع |
ظرفیت کابل چند رشته | 0.5-4 میلیمتر مربع |
ظرفیت کابل افشان | 0.5-2.5 میلیمتر مربع |
ظرفیت کابل واحد آمریکایی | 20-12 میلیمتر |
