جک پنوماتیک دو شفت دوطرفه کتابی شاکو (SINGLE BLOCK) سری DR
جک کتابی شاکو سری DR در قطر داخلی کورس های 10، 16، 20، 25 و 32 میلی متر تولید شده اند. این سیلندر پنوماتیک در محدوده فشار کاری 1 الی 8 بار کار کرده و حداکثر فشار کاری ان 10 بار است. ضربه گیر این جک پنوماتیک لاستیک بوده و نوع عملکرد آن دو طرفه است. محدوده سرعت جک های دو طرفه شاکو 50 الی 500 میلی متر بر ثانیه است.
سیلندر پنوماتیک کتابی DR شاکو، سیلندرهای دو شفت هستند که به دلیل دوام و عملکرد شناخته شده اند. جک کتابی شاکو در مکان هایی که فضای نصب بسیار کم باشد و همچنین نیروهای خمشی و پیچشی به هیچ عنوان داخل سیستم وجود نداشته باشد معمولاً بیشتر مورد استفاده قرار می گیرند. برای مشاوره رایگان و خرید جک کتابی شاکو با کارشناسان و متخصصان پنوشریف تماس بگیرید.
جک پنوماتیک دو شفت دوطرفه کتابی شاکو (SINGLE BLOCK) سری DR
سیلندرهای پنوماتیک سری DR شاکو که به عنوان سیلندرهای دو میله ای نیز شناخته می شوند. در جک دو شفت شاکو طراحی میله دوتایی نیروی متعادل و حرکت دقیق را فراهم می کند، که برای کاربردهایی که به پایداری بالا نیاز دارند ضروری است. بدنه آلومینیومی سخت آنودایز شده مقاومت در برابر خوردگی و سایش را ارائه می دهد و طول عمر بیشتری را تضمین می کند. این سیلندرها را می توان به روش های مختلف نصب کرد که انعطاف پذیری در نصب و استفاده را فراهم می کند آنها برای تعمیر و نگهداری آسان، با محدوده حرکت قابل تنظیم و نصب ساده طراحی شده اند. دارای چندین مزیت هستند و برای طیف وسیعی از کاربردها مناسب هستند.
این سیلندرها برای کاربردهایی که حرکت همزمان دو بار مورد نیاز است، مانند سیستم‌های گیره، موقعیت یا جابجایی، ایده‌آل هستند. طراحی شفت دوتایی امکان توزیع نیروی برابر در هر دو طرف سیلندر را فراهم می کند و ثبات و کنترل را افزایش می دهد. برخی از مهمترین ویژگی های جک کتابی یا دو شفت شاکو عبارت است از:

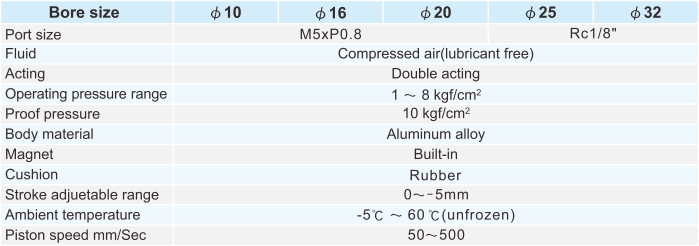

جنس بدنه: آلومینیوم آنودایز سخت برای مقاومت در برابر خوردگی و سایش
طراحی: اندازه مینیاتوری با نیروی عمل مضاعف
دو شفت: یک منبع هوا دو شفت پیستون را تامین می کند که نیروی متعادل و حرکت دقیق را ارائه می دهد.
تعمیر و نگهداری: نگهداری و نصب ساده با محدوده ضربه قابل تنظیم 0 تا -5 میلی متر
نصب: کار را می توان در دو جهت نصب کرد، و سیلندرها برای نصب رو به رو یا کناری موجود هستند.
اندازه قطر داخلی سیلندر: موجود در 10، 16، 20، و 25mm.

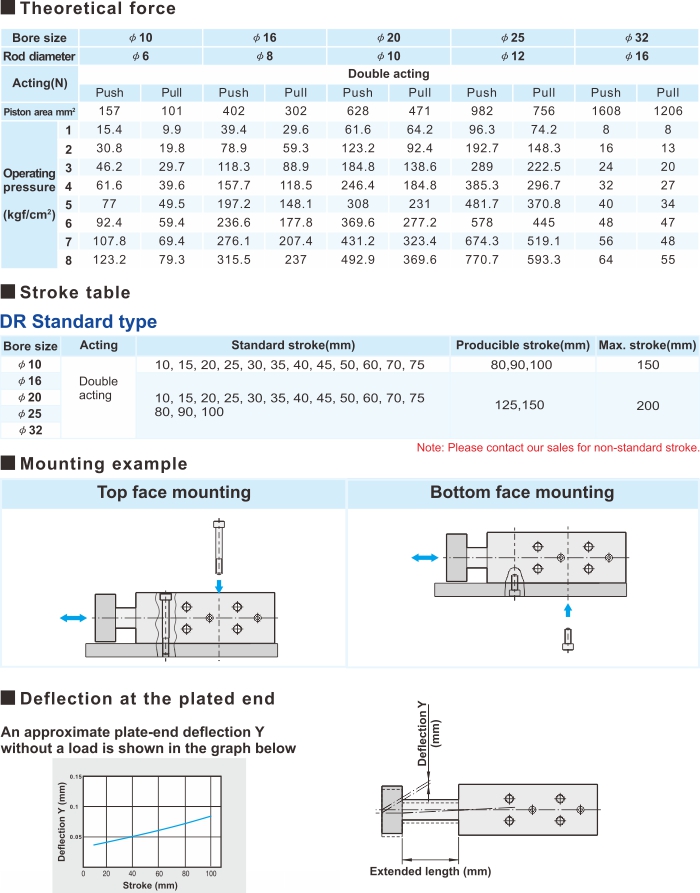

طول کورس: از 10 میلی متر تا 200 میلی متر
محدوده فشار: بین 1 تا 8 بار با حداکثر فشار 10 بار کار می کند.
محدوده دما: مناسب برای استفاده در دماهای بین -5 درجه سانتیگراد تا +60 درجه سانتیگراد.

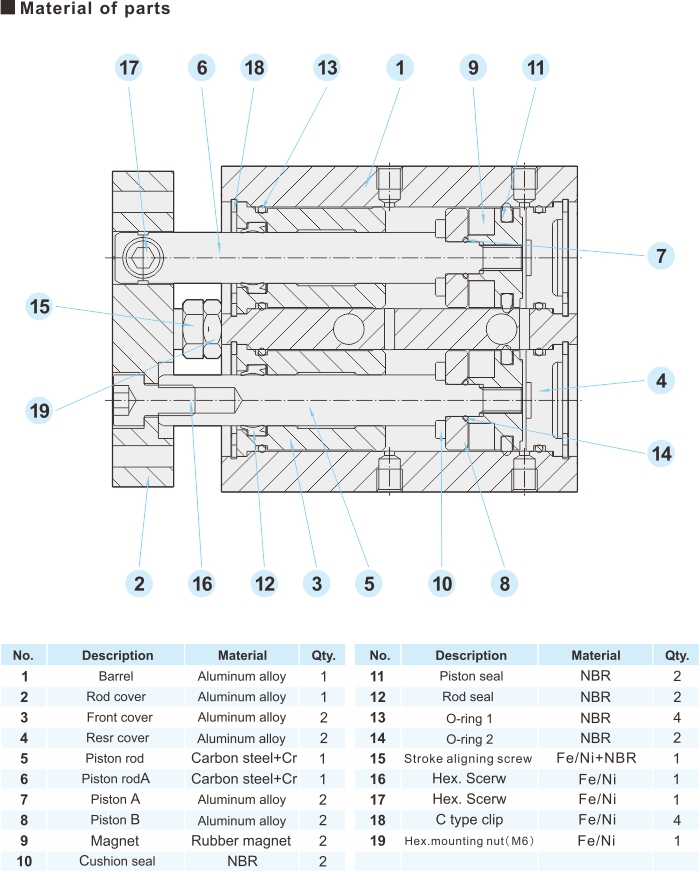

جک های کتابی دو طرفه Shako بدنه ای از آلیاژ آلومینیوم همراه با ضربه گیر داخلی دارند و شفت جک، کربن استیل روکش کروم می باشد. این جک ها در قطر سیلندرهای 10 تا 32 میلیمتر تولید شده اند. در روی بدنه شیار های مخصوص قرار گرفتن سنسور تعبیه شده که سنسورهای سری AL07 شاکو بر روی آنها قرار می گیرند. در این جک ها که به جک های دو شفت هم معروف هستند هر دو شفت به عنوان راهنمای یکدیگر و نیز برای جلوگیری از چرخیدن صفحه سر جک به کار می روند.
