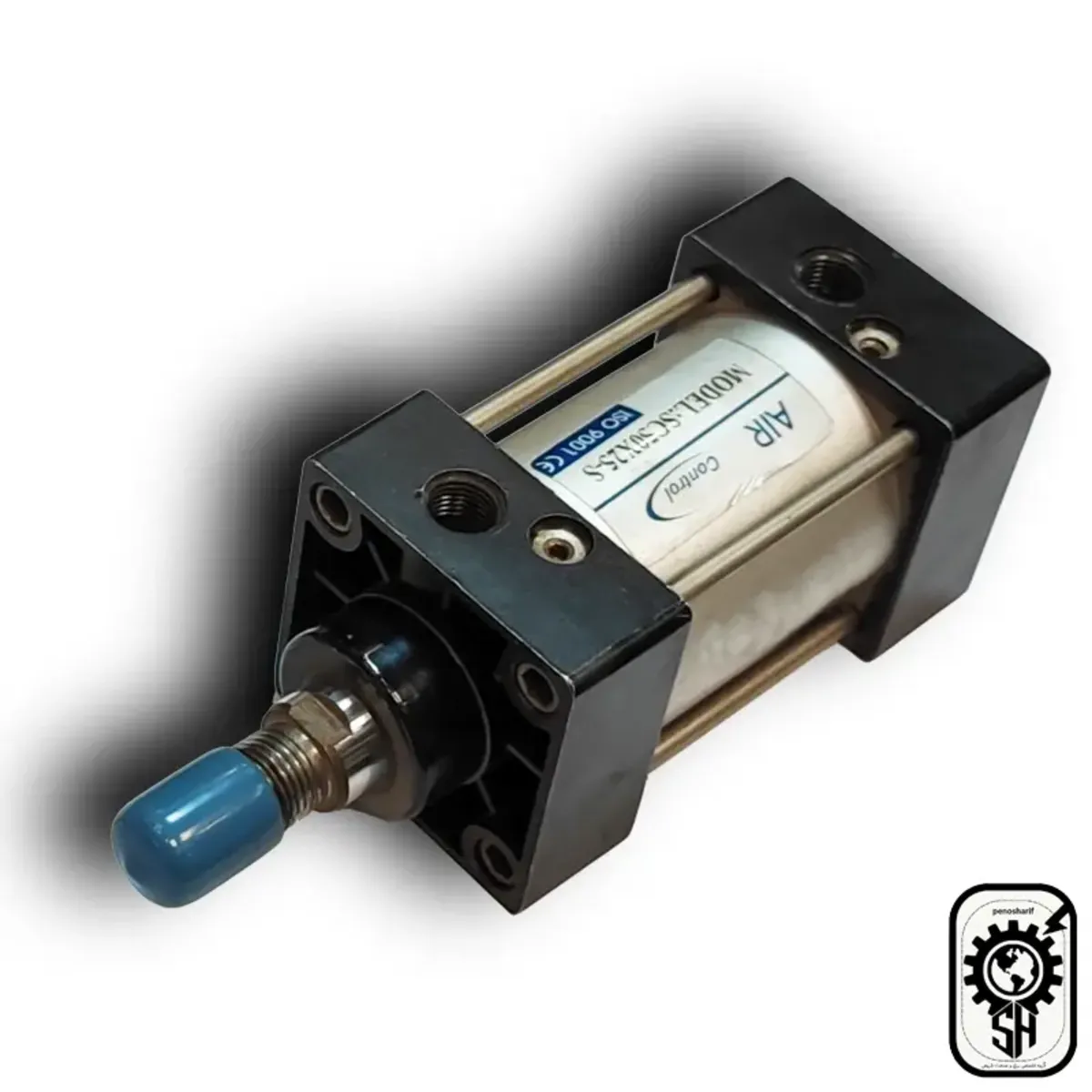

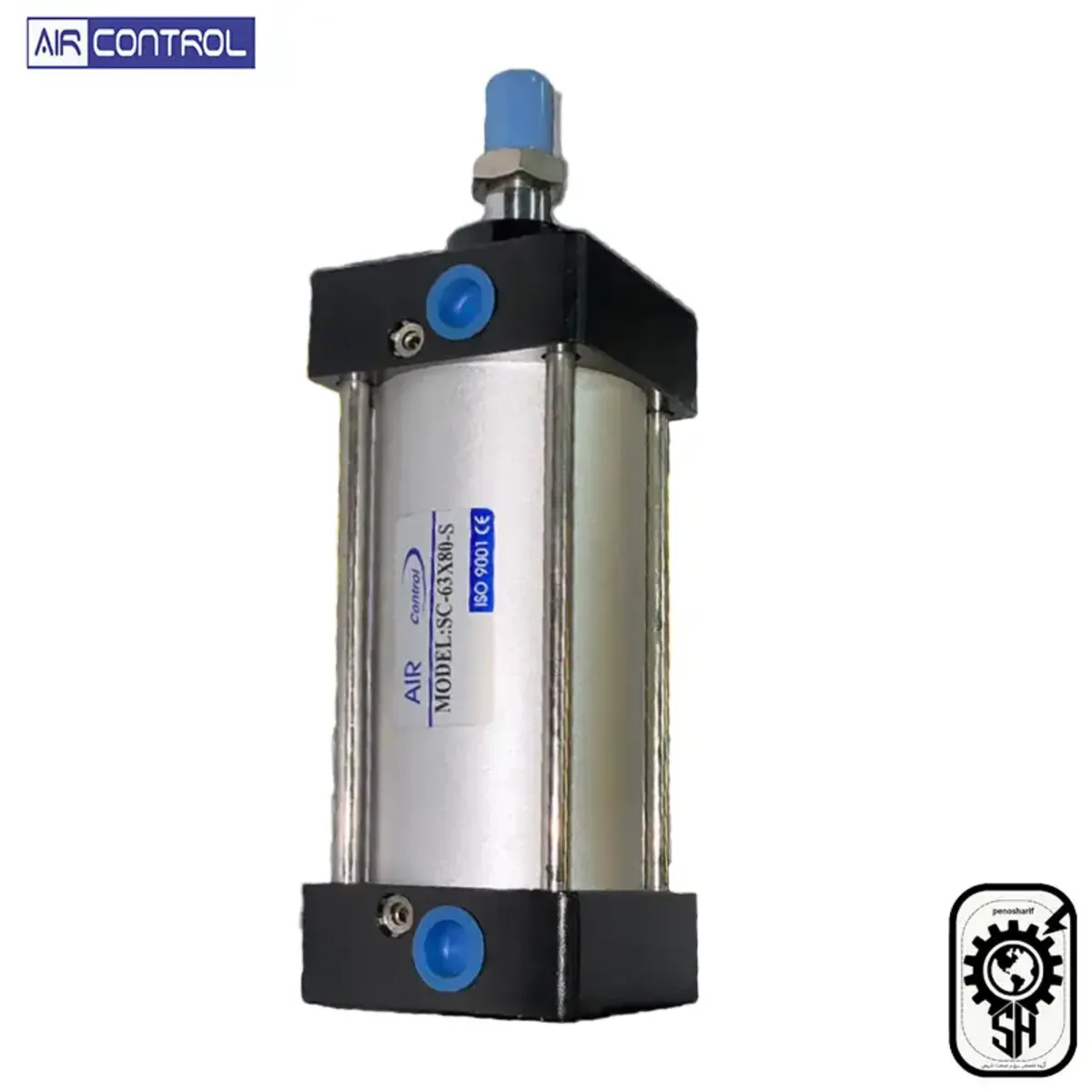

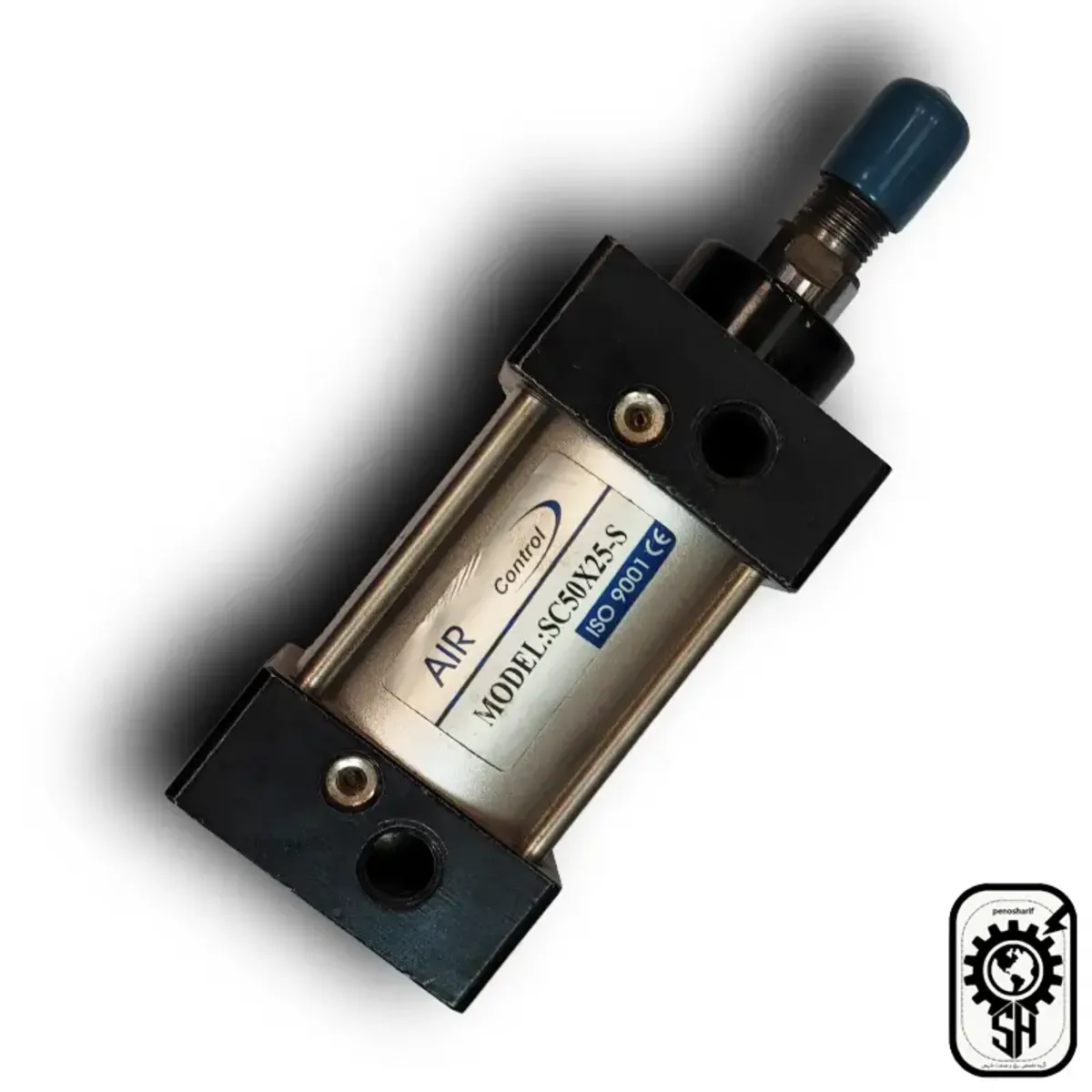

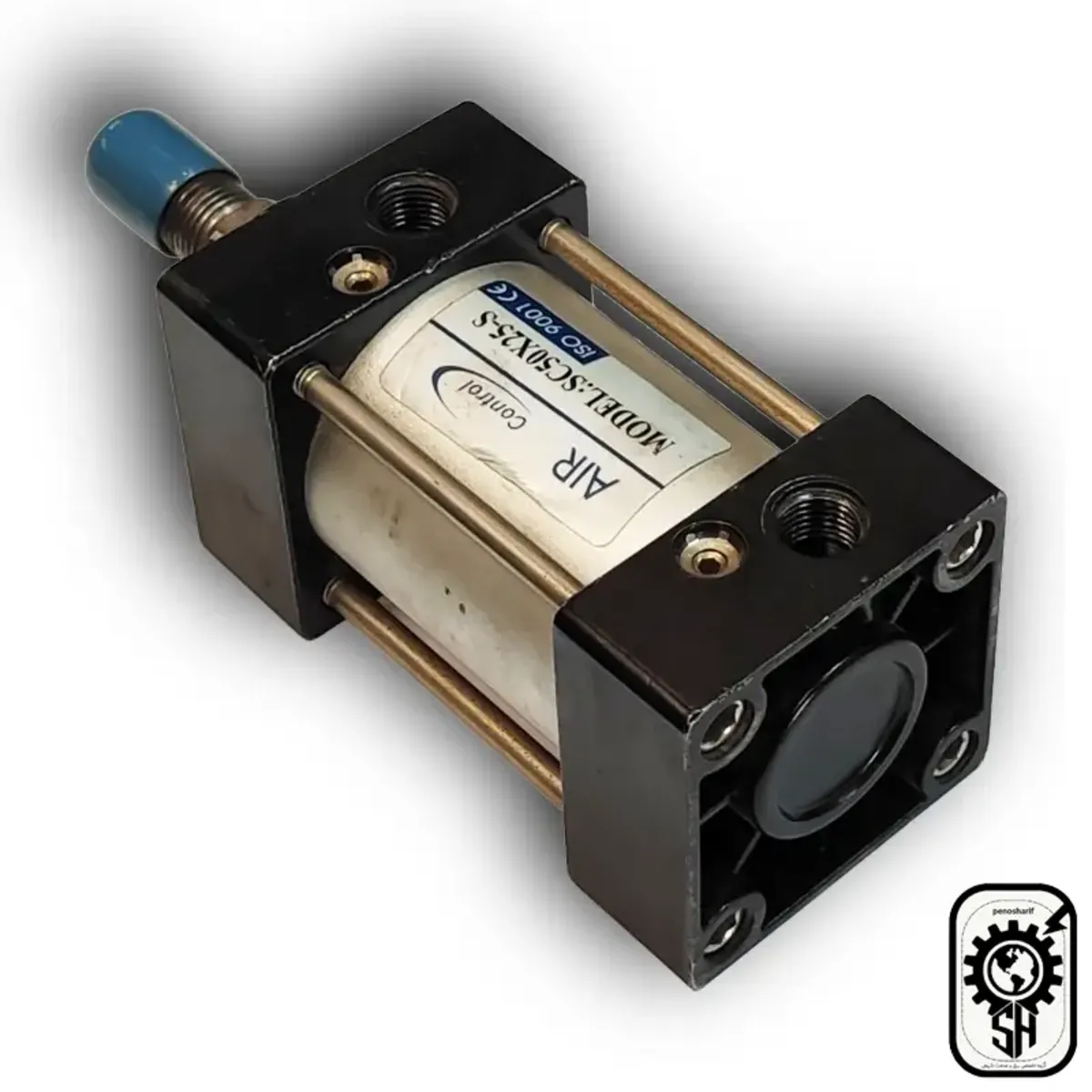

جک پنوماتیک چهارمیل Aircontrol با سایز 100×160 انتخابی مطمئن برای صنایع متوسط تا نیمه‌سنگین است. با بدنه مستحکم، شفت استیل مقاوم، و قابلیت اطمینان بالا، این جک مناسب کاربردهایی مانند جابجایی، بسته‌بندی و کنترل حرکتی در خطوط تولید صنعتی میباشد. طراحی چهارمیله باعث پایداری بیشتر در حین عملکرد شده و نصب آن را آسان می‌سازد.
جک‌های پنوماتیک چهارمیل Aircontrol به‌عنوان یکی از رایج‌ترین انواع سیلندرهای صنعتی، در کاربردهای متنوعی استفاده می‌شوند. سایز 100×160 با قطر متوسط و کورس بلند، گزینه‌ای کارآمد برای تولیدکنندگان در صنایع بسته‌بندی، مونتاژ قطعات، یا خطوط انتقال نیمه‌سنگین است. این جک با طراحی استاندارد ISO و قطعات با کیفیت، نیازهای فنی پروژه‌های اتوماسیون را به‌خوبی پاسخ می‌دهد.
| پارامتر | مقدار |
|---|---|
| مدل جک | چهارمیل پنوماتیک |
| برند | Aircontrol |
| قطر سیلندر | 100 میلی‌متر |

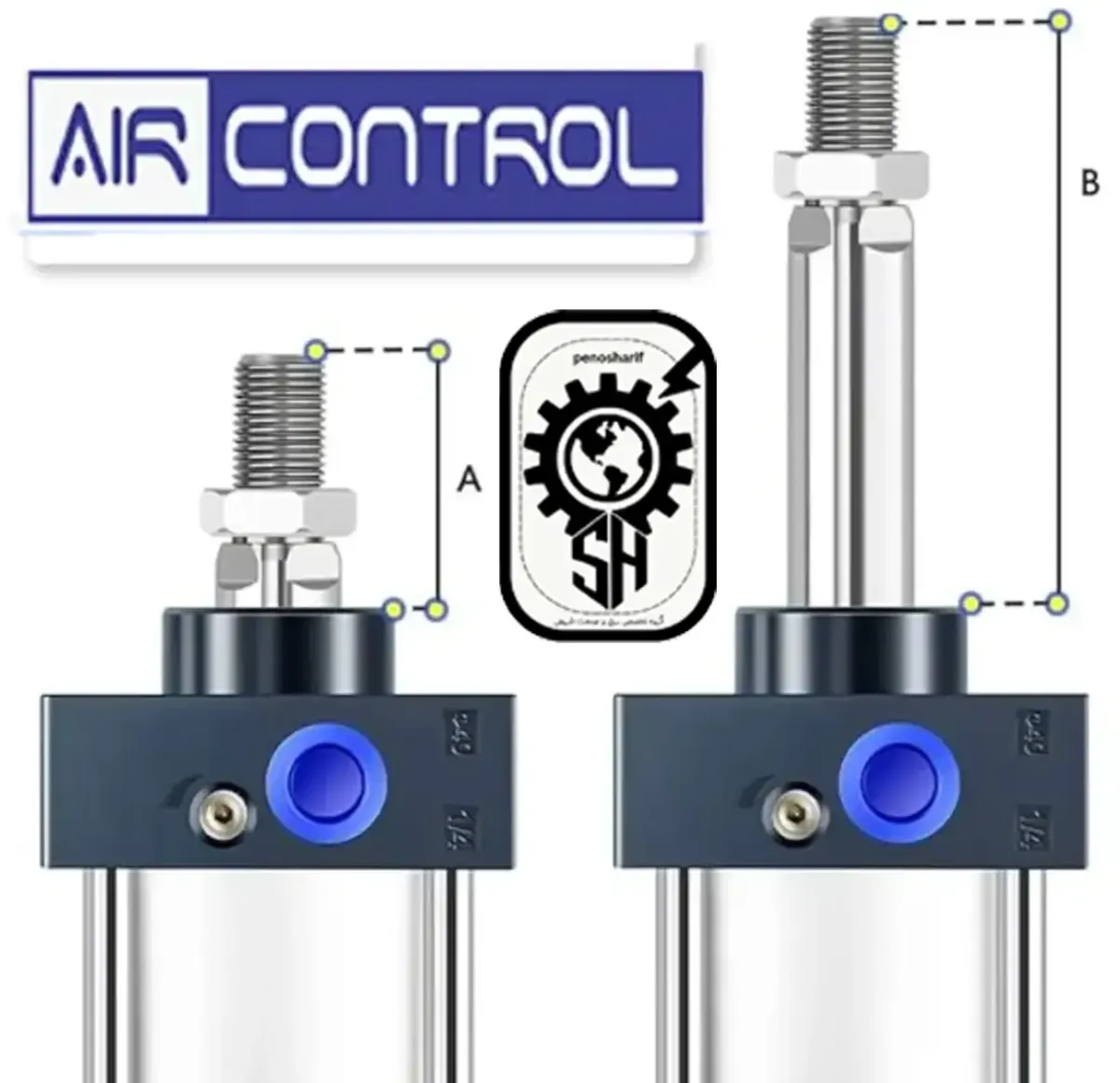

| کورس حرکت | 160 میلی‌متر |
| استاندارد ساخت | ISO 15552 |
| نوع عملکرد | دو طرفه |
| حداکثر فشار کاری | 10 بار |

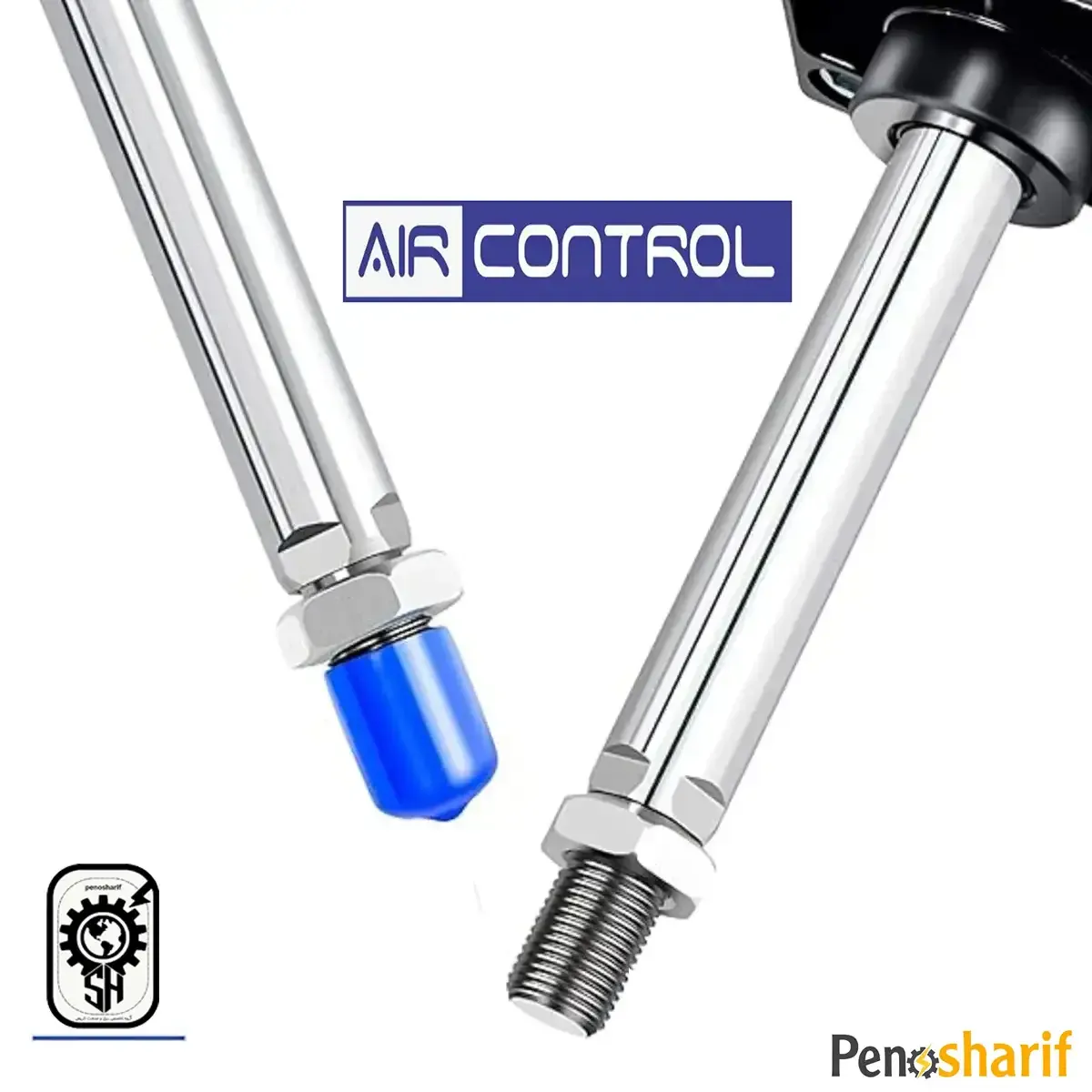

| جنس شفت | استیل ضد زنگ سخت‌کاری شده |
| بدنه | آلومینیوم اکسترود آنودایزشده |
| قابلیت نصب سنسور | دارد |
| دمای کاری | 0 تا +80 درجه سانتی‌گراد |
| نوع نصب | پایه‌دار، فلنچ‌دار، گوشواره‌ای و سفارشی |
| گارانتی | یک‌سال + 10 سال خدمات پس از فروش |
خطوط اتوماسیون بسته‌بندی
سیستم‌های جابجایی اجسام متوسط
ماشین‌آلات مونتاژ قطعات صنعتی
خطوط تولید محصولات شوینده و غذایی
پروژه‌های پنوماتیکی دانشگاهی و تحقیقاتی
عملکرد روان و دقیق: به کمک آب‌بندی مناسب و طراحی چهارمیل پایدار
طول عمر بالا: مقاوم در برابر خوردگی و سایش
مصرف هوای بهینه: عملکرد دوطرفه با مصرف منطقی
نصب آسان: در محیط‌های متنوع صنعتی
پشتیبانی کامل از قطعات یدکی در پنوشریف
جک را روی پایه یا شاسی دستگاه خود فیکس کنید.
اتصالات پنوماتیکی را طبق جهت ورودی و خروجی هوا ببندید.
سنسورهای موقعیت (در صورت نیاز) را در محل تعبیه‌شده نصب کنید.
از واحد مراقبت هوای فشرده برای تغذیه جک استفاده کنید.
عملکرد را با فشار مناسب (حدود 6 تا 8 بار) تست نمایید.
| محصول | سایز | کاربرد |
|---|---|---|
| جک پنوماتیک 100×100 | کورس کوتاه‌تر | کنترل حرکت محدود |
| جک پنوماتیک 100×200 | کورس بلندتر | جابجایی بیشتر |
| جک 80×160 | قدرت کمتر | پروژه‌های سبک‌تر |
برای خرید این محصول و دریافت مشاوره کاربردی از کارشناسان فنی پنوشریف، با ما تماس بگیرید:
📞 05137133611
📱 09152824040
✉️ ارسال فوری به سراسر کشور با بسته‌بندی صنعتی مقاوم
آشنایی با جک های پنوماتیکی
جک های پنوماتیک دو نوع هستند : یا خطی هستند یا غیر خطی
جک پنوماتیک نوع جدیدی از تجهیزات بالابر است که با استفاده از گاز فشرده پمپ پنوماتیک را به کار می اندازد، روغن هیدرولیک را در مخزن ذخیره روغن تزریق یا آزاد می کند و سیلندر هیدرولیک تلسکوپی را بالا و پایین می کند. این طراحی ترکیبی پنوماتیک، هیدرولیک و مکانیکی را اتخاذ می کند. دارای ویژگی های طراحی نفیس، اندازه کوچک، وزن سبک، حرکت آسان، دامنه کاربرد وسیع، تناژ بالابر زیاد و بدنه پایین است. این یک ابزار بالابری ایمن و راحت برای شرکت های صنعتی و معدنی، تولید خودرو و صنایع تعمیر و نگهداری خودرو برای بهبود کارایی کار و کاهش شدت کار است. در گذشته افراد از جک های دستی معمولی با کاستی های زیادی استفاده می کردند در مقایسه با جک های دستی معمولی، جک های هیدرولیک پنوماتیک دارای مزایای زیر هستند:
جک پنوماتیک چگونه کار می کند؟
میکانیزم عملکرد جک های پنوماتیک برای باز شدن و بسته شدن وابسه به فشار هوای ورودی یه سیلندر این جک ها میباشد.

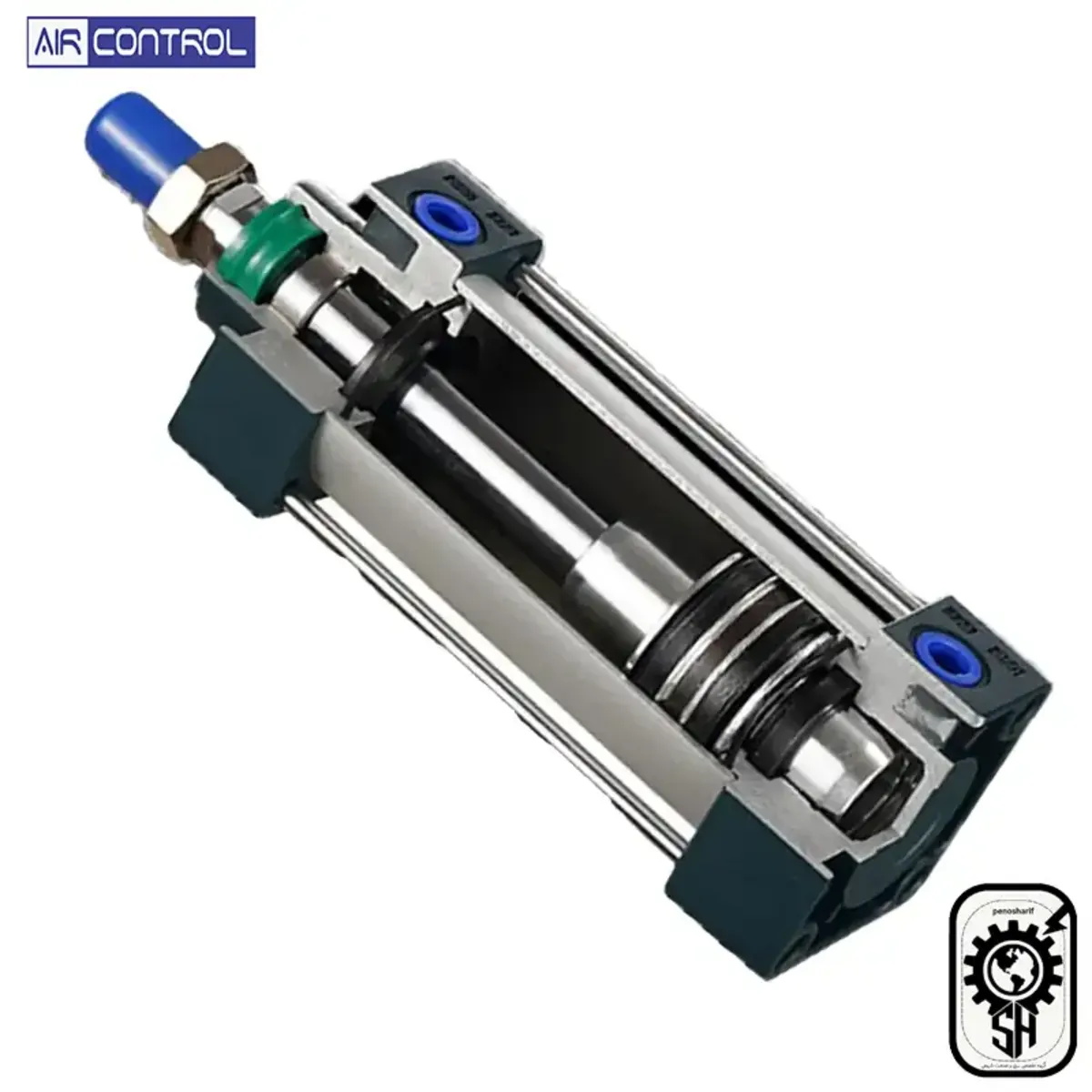

در بدنه سیلندر جک پنوماتیک دو روزنه برای ورود هوا جهت باز شدن و بسته شدن وجود دارد مانند تصویر زیر عمل میکند
شرکت ایرکنترل Aircontrol
برند محصولات پنوماتیک ایرکنترل Air Control یکی از شناخته شده ترین برندهای معروف چینی موجود در بازار ایران می باشد. قابل ذکر است که کمپانی ایرکنترل طراحی و ساخت محصولات خود را بر پایه شرکت اس ام سی ژاپن انجام داده و از این نظر با نام محصولات پنوماتیکی طرح SMC نیز شناخته می شود.
