جک پنوماتیک چهارمیل ایرکنترل سایز 150×160 انتخابی حرفه‌ای برای صنایع سنگین است. این جک با استفاده از قطر پیستون بزرگ 160 میلی‌متری، توانایی ایجاد نیروی بالا را دارد و برای کاربردهایی مثل پرس، پانچ، جابجایی و حرکت اجسام سنگین ایده‌آل است. بدنه تمام آلومینیوم، شفت استیل ضدزنگ، و میل‌گردهای مقاوم، این جک را برای خطوط تولید مداوم و محیط‌های صنعتی خشن به انتخابی بی‌رقیب تبدیل کرده‌اند.
جک‌های چهارمیل برند Aircontrol از سری جک‌های پنوماتیک با طراحی صنعتی و حرفه‌ای هستند که برای ایجاد حرکت خطی پرقدرت با دقت بالا طراحی شده‌اند. مدل 150×160 از این خانواده، به‌واسطه پیستون بزرگ و کورس متوسط، مناسب فرآیندهایی است که هم فشار بالا و هم کنترل دقیق نیاز دارند.
| پارامتر | مقدار |
|---|---|
| مدل جک | چهارمیل پنوماتیک |
| برند | Aircontrol |
| قطر سیلندر | 160 میلی‌متر |
| کورس حرکت | 150 میلی‌متر |
| استاندارد | ISO 15552 |
| نوع عملکرد | دو طرفه |
| فشار کاری | تا 10 بار |
| جنس شفت | استیل سخت‌کاری‌شده ضد زنگ |
| بدنه | آلومینیوم اکسترود با پوشش آنودایز |
| نوع نصب | قابل سفارش به صورت پایه‌دار، فلنچ‌دار، گوشواره‌ای و سفارشی |
| دمای کاری | 0 تا +80 درجه سانتی‌گراد |
| قابلیت نصب سنسور | دارد (اسلات مخصوص سنسور موقعیت) |
| برق مصرفی | ندارد (پنوماتیکی است) |
خطوط تولید اتوماتیک صنایع فلزی
دستگاه‌های پانچ و پرس هیدرولیک سبک
جابجایی پالت و بسته‌های سنگین در انبارهای صنعتی
ماشین‌آلات بسته‌بندی و فرم‌دهی پلاستیک
صنایع معدنی و کاشی‌سازی برای جابجایی قالب‌های سنگین
قدرت فشار بالا با مصرف هوای فشرده بهینه
طول عمر بالا به دلیل آب‌بندی چندلایه و یاتاقان‌های با کیفیت
نصب ساده در فضاهای مختلف به‌واسطه طراحی چهارمیل
سازگار با یونیت FRL (واحد مراقبت هوای فشرده)
پشتیبانی کامل قطعات یدکی از طریق پنوشریف
جک چهارمیل 150×160 آماده نصب
دفترچه راهنمای نصب فارسی
پیچ‌های فیکس و اورینگ یدک
کارت گارانتی و خدمات پس از فروش
محصولات ارائه‌شده توسط پنوشریف دارای یک سال گارانتی بی‌قید و شرط و 10 سال خدمات پس از فروش تخصصی هستند. تمام قطعات یدکی در انبار پنوشریف موجود بوده و قابل ارسال به تمام نقاط ایران می‌باشند.
جک را به کمک بست‌های استاندارد در محل مورد نظر نصب کنید.
ورودی و خروجی هوا را به کمپرسور متصل نمایید.
از واحد مراقبت پنوماتیکی (فیلتر رگلاتور روغن‌زن) حتماً استفاده کنید.
در صورت نیاز، سنسورهای موقعیت را در شیارهای جک قرار دهید.
فشار مناسب را تنظیم و عملکرد جک را تست نمایید.
| نام کالا | سایز | کاربرد |
|---|---|---|
| جک پنوماتیک 150×100 | قدرت متوسط | خطوط بسته‌بندی |
| جک پنوماتیک 150×200 | قدرت بالا | جابجایی و پرس عمیق |
| جک پنوماتیک 100×100 | سبک‌تر | مونتاژ دقیق |
برای دریافت مشاوره تخصصی، قیمت به‌روز و ثبت سفارش با ما تماس بگیرید:
📞05137133611
📱 09152824040
📍 عرضه مستقیم توسط پنوشریف - متخصص پنوماتیک و اتوماسیون صنعتی
جک پنوماتیک چگونه کار می کند؟
میکانیزم عملکرد جک های پنوماتیک برای باز شدن و بسته شدن وابسه به فشار هوای ورودی یه سیلندر این جک ها میباشد.

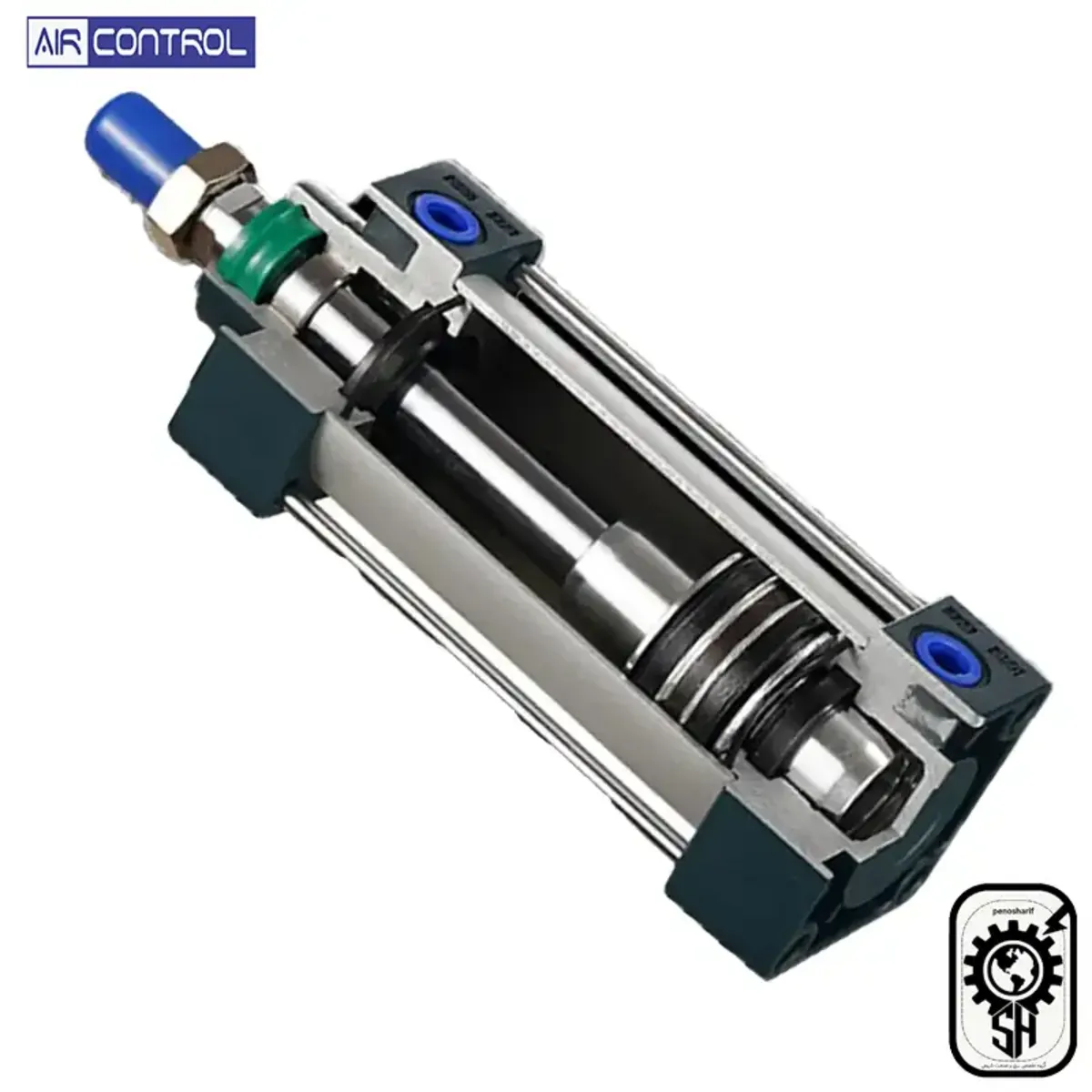

در بدنه سیلندر جک پنوماتیک دو روزنه برای ورود هوا جهت باز شدن و بسته شدن وجود دارد مانند تصویر زیر عمل میکند
شرکت ایرکنترل Aircontrol
برند محصولات پنوماتیک ایرکنترل Air Control یکی از شناخته شده ترین برندهای معروف چینی موجود در بازار ایران می باشد. قابل ذکر است که کمپانی ایرکنترل طراحی و ساخت محصولات خود را بر پایه شرکت اس ام سی ژاپن انجام داده و از این نظر با نام محصولات پنوماتیکی طرح SMC نیز شناخته می شود.
