کنترل بار دیجیتال LM4-1~60A ابزار دقیق شیراز به منظور حفاظت از دستگاه های سه فاز در برابر افزایش، کاهش و عدم تقارن جریان ها مورد استفاده قرار میگیرد. محدوده کاری این دستگاه 1A~60A است و قابلیت تنظیم زمان راه اندازی و زمان تاخیر در قطع و دو حالت ریست دستی و اتوماتیک از جمله ویژگی های آن می باشد.
کنترل بار دیجیتال مدل LM4 ابزار دقیق شیراز، جایگزین مناسبی برای بی متال های حرارتی می باشد که از دستگاه های سه فاز در برابر افزایش، کاهش و عدم تقارن جریان ها حفاظت می کند. این دستگاه دارای نمایشگر دیجیتال برای نمایش جریان است و کنترل جریان در آن بر اساس منحنی I2*t انجام می شود.
کنترل بار LM4 ابزار دقیق شیراز یکی از بهترین کنترل کننده های جریان در نوع خود و بسیار شکیل و دارای سه سال گارانتی تعویض می باشد. این دستگاه در ابعاد 74*86*72 میلیمتر ساخته شده است و قابل نصب روی ریل استاندارد 35 میلیمتری می باشد.
قابلیت تنظیم زمان راه اندازی و زمان تاخیر در قطع و دو حالت ریست دستی و اتوماتیک از جمله ویژگی های کنترل بار LM4 ابزار دقیق شیراز می باشد. این دستگاه، اندازه گیری جریان را بدون نیاز به ترانس جریان و با عبور مستقیم سیم ( حداکثر شماره 6 ) انجام می دهد. و در دو مدل با محدوده کاری جریان 1A~60A و 0.5A~20A عرضه می شود.

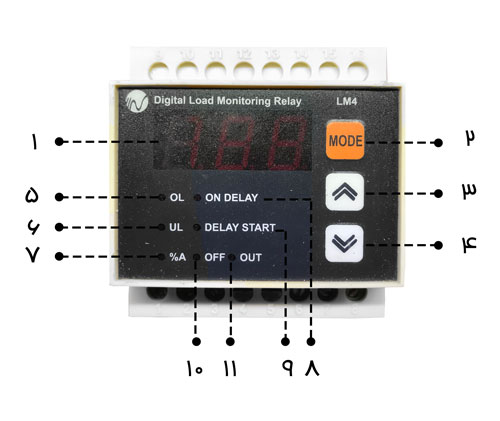

کنترل بار LM4 ابزار دقیق شیراز دارای رله خروجی 5A است و تغذیه آن 220VAC می باشد. در شکل زیر بخش های مختلف آن را مشاهده می کنید:
1- نمایشگر جریان، زمان، خطا
2-کلید تنظیمات
3-کلید افزایش
4-کلید کاهش
5-نشانگر اضافه بار
6-نشانگر افت بار
7-نشانگر عدم تقارن جریان
8-نشانگر تاخیر در وصل رله
9-نشانگر زمان راه اندازی اولیه
10- نشانگر تاخیر در قطع رله
11- نشانگر حالت رله خروجی (روشن:وصل ، خاموش:قطع)
