تایمر ستاره مثلث شیواامواج

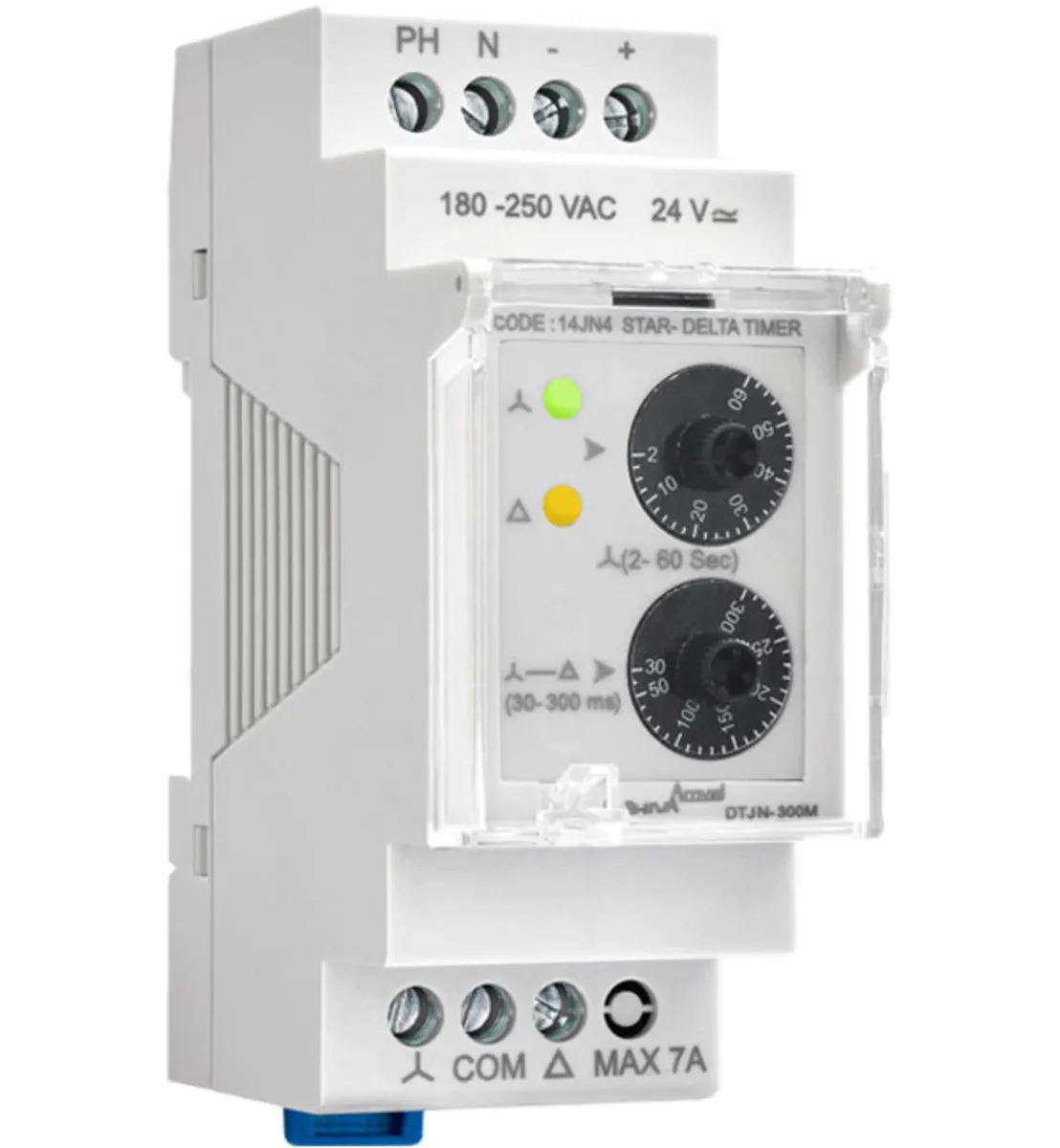

تایمر ستاره مثلث شیواامواج دستگاهی مناسب جهت راه اندازی موتورهای رتورقفسی با تبدیل ستاره به مثلث می باشد.
وصل رله ستاره و وصل رله مثلث جهت اطمینان از قطع شدن کنتاکتور ستاره ، قبل از وصل شدن کنتاکتور مثلث می باشد.
تایمر ستاره مثلث شیواامواج دستگاهی مناسب جهت راه اندازی موتورهای رتورقفسی با تبدیل ستاره به مثلث می باشد.
وصل رله ستاره و وصل رله مثلث جهت اطمینان از قطع شدن کنتاکتور ستاره ، قبل از وصل شدن کنتاکتور مثلث می باشد.
• تغذیه دستگاه AC وDC
• قابلیت تنظیم وصل رله ستاره
• قابلیت تنظیم زمان بین قطع رله ستاره و وصل رله مثلث
• داراری دو عدد نشانگر
• :وصل رله ستاره
• :وصل رله مثلث
• دارای دو رله مجزا
با وصل ولتاژ 220VAC به ترمینال های N,PH یا 24VAC\DC به ترمینال های +،-و LEDروشن و رله ستاره مثلث می شود.(وصل کنتاکت COM به
)
زمان وصل رله ستاره با پیچ تنظیم قابل تنظیم در محدوده 60-2 ثانیه می باشد. بعد از سپری شدن این زمان رله ستاره قطع می شود. با گذشت زمان بین قطع رله ستاره و وصل رله مثلث که قابل تنظیم با پیچ
→
در محدوده 300-30 میلی ثانیه می باشد،
LED روشن و رله مثلث وصل می گردد.(وصل کنتکات COM به
)
زمان بین قطع
ولتاز تغذیه | 180-250 ولتاژ متناوب و 60-50 هرتز, 24ولتاژ مستقیم یا 24 ولتاژ متناوب |
---|---|
زمان وصل رله ستاره | 2-60 ثانیه |
زمان بین قطع رله ستاره و وصل رله مثلث | 30-300 میلی ثانیه |
خروجی | 2 عدد رله 7 آمپر |
