معرفی
✍️ توضیح مختصر:

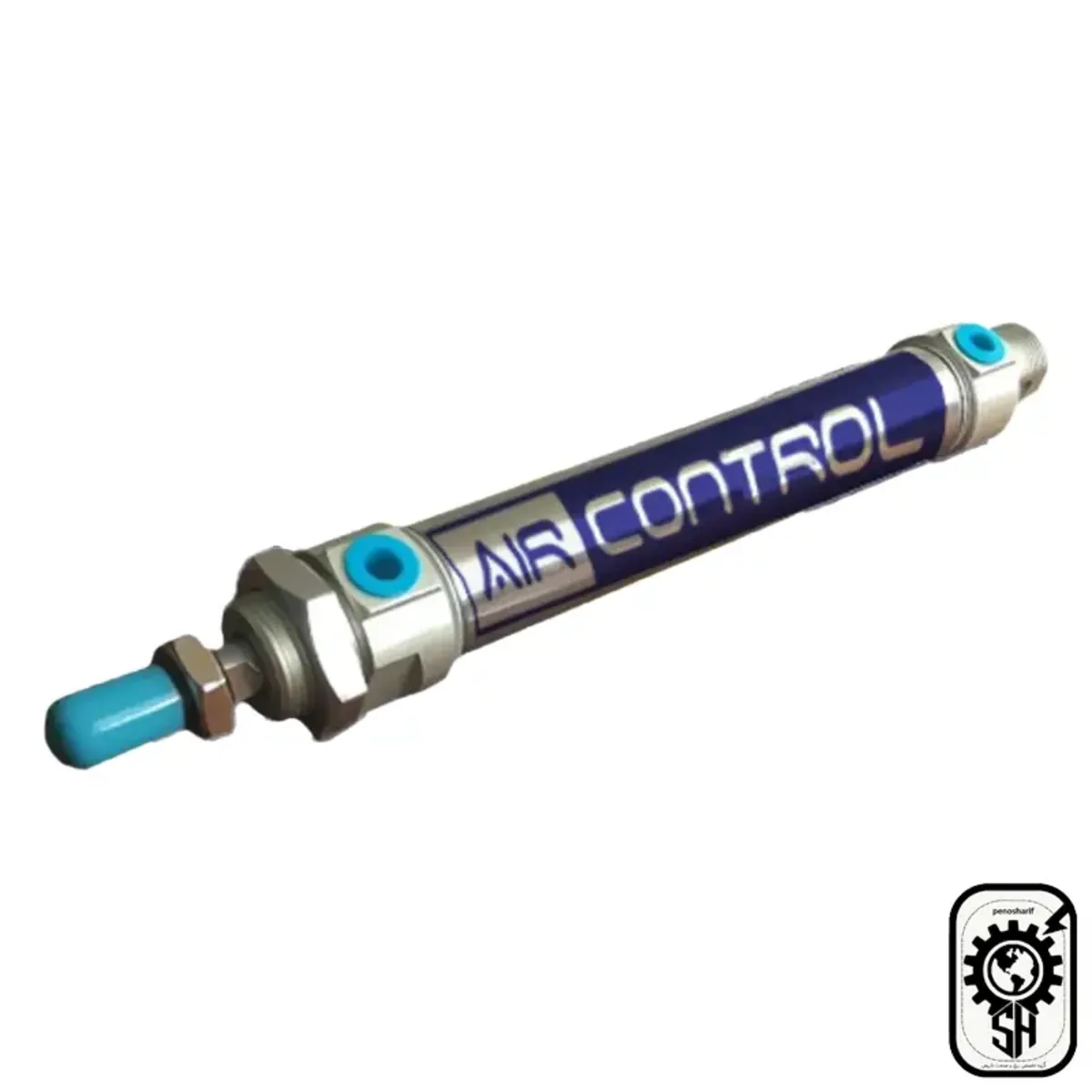

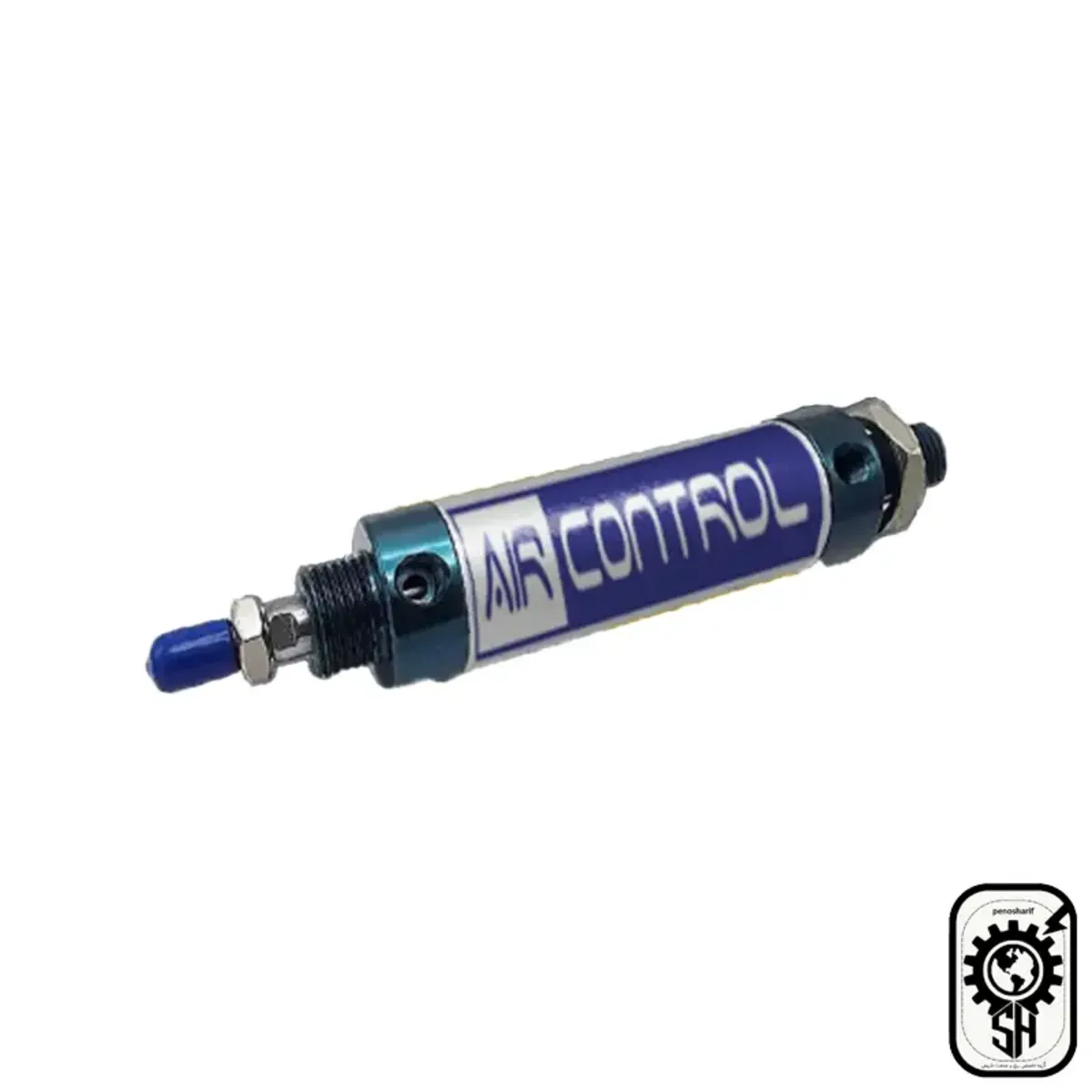

جک قلمی پنوماتیک سایز 50×16 برند Aircontrol، انتخابی فوق‌العاده برای استفاده در دستگاه‌های صنعتی با فضای نصب محدود است. با وجود ابعاد کوچک، قدرت خروجی بالایی ارائه می‌دهد و عملکردی دقیق دارد.
جک قلمی پنوماتیک سایز 50×16 برند Aircontrol، انتخابی فوق‌العاده برای استفاده در دستگاه‌های صنعتی با فضای نصب محدود است. با وجود ابعاد کوچک، قدرت خروجی بالایی ارائه می‌دهد و عملکردی دقیق دارد.
جک پنوماتیکی 50×16 Aircontrol یک جک با قطر متوسط و کورس حرکتی کوتاه است که برای ایجاد حرکات سریع، دقیق و کنترل‌شده در سیستم‌هایی با فضای کم طراحی شده. این جک معمولاً در خطوط مونتاژ، بسته‌بندی و ماشین‌آلات اتوماسیون سبک کاربرد دارد.
| ویژگی | مقدار |
|---|---|
| نوع جک | پنوماتیک قلمی مینیاتوری |
| برند | Aircontrol |
| قطر سیلندر | 50 میلی‌متر |
| کورس حرکتی | 16 میلی‌متر |
| فشار کاری | 2 تا 8 بار |
| جنس بدنه | آلومینیوم مقاوم با پوشش آنودایز |
| نحوه نصب | فلنج یا براکت مخصوص |
| دمای کاری | 0 تا 60 درجه سانتی‌گراد |
| نوع عملکرد | دوطرفه (رفت و برگشت) |
محل نصب جک را روی بدنه دستگاه مشخص کنید.
جک را با براکت یا پایه فلنجی ثابت کنید.
اتصالات پنوماتیکی را به درستی با تفلون متصل نمایید.
فشار کاری را تنظیم کرده و عملکرد رفت و برگشت را تست کنید.
در صورت نیاز، ضربه‌گیر یا سنسور موقعیت اضافه شود.
کورس کوتاه باعث پاسخ‌دهی سریع‌تر می‌شود.
برای سیستم‌هایی که نیاز به فشار زیاد در کورس کم دارند بسیار ایده‌آل است.
استفاده از واحد مراقبت پنوماتیک توصیه می‌شود برای افزایش عمر مفید جک.
در خطوط بسته‌بندی مواد غذایی، جهت هدایت سریع بسته‌ها با حداقل فضا، از این مدل جک برای حرکت سریع و کوتاه استفاده می‌شود.
| مدل | قطر × کورس | قدرت خروجی | فضای نصب | کاربرد |
|---|---|---|---|---|
| 25×16 | کم | خیلی کم | بسیار محدود | کاربرد سبک آزمایشگاهی |
| 50×16 (این مدل) | متوسط | مناسب | فشرده | صنعتی نیمه‌سنگین |
| 80×20 | بالا | زیاد | بزرگ‌تر | دستگاه‌های سنگین |
طراحی مطابق استاندارد ISO 6431
دارای گواهی CE اروپا
تست شده با بیش از 5 میلیون سیکل کاری
