جک چهارمیل پنوماتیک Aircontrol سایز 700×100 یکی از قدرتمندترین سیلندرهای پنوماتیکی موجود در بازار است که با قطر پیستون 100 میلی‌متر و کورس 700 میلی‌متر، برای کاربردهای سنگین، پرقدرت و نیازمند دقت در حرکت خطی طراحی شده است. این جک با طراحی چهارمیل مستحکم، مقاومت بسیار بالایی در برابر فشار، ضربه و شرایط محیطی سخت دارد.
| ویژگی | مقدار |
|---|---|
| برند | Aircontrol |
| نوع جک | چهارمیل (Tie Rod) |
| قطر پیستون (Bore) | 100 میلی‌متر |
| کورس حرکتی (Stroke) | 700 میلی‌متر |
| نوع عملکرد | دو طرفه |
| فشار کاری | 2 تا 10 بار |
| شافت | استیل ضد زنگ سخت‌کاری‌شده |
| جنس بدنه | آلومینیوم آنودایزشده |
| نحوه نصب | پایه‌دار، فلنچی، دو سر رزوه |
| کشور سازنده (درجه کیفی) | چین درجه یک (تحت لیسانس) |
این جک در سیستم‌های صنعتی حمل و نقل، تجهیزات پرسی بزرگ، خطوط تولید سنگین و پرس‌های اتوماتیک برای جابجایی قطعات سنگین در فواصل بلند به کار گرفته می‌شود.
نسبت به مدل 700×80، قدرت بیشتر در فشار برابر دارد.
نسبت به مدل 500×100، کورس طولانی‌تری برای مسیرهای طولانی‌تر فراهم میکند.
نسبت به جک‌های بادی فشرده، مناسب برای کاربردهای پرقدرت و صنعتی است.
مطابق با استاندارد ISO 15552
کنترل کیفی دقیق در مراحل تولید
دارای تاییدیه QC پنوشریف پیش از ارسال
نصب روی پایه‌های مقاوم با تحمل وزن
استفاده از واحد مراقبت جهت افزایش عمر
بررسی منظم آب‌بندی‌ها و روغن‌کاری منظم شافت
نصب ضربه‌گیر انتهایی در کورس‌های بالا توصیه می‌شود
📞 09152824040
📍 مشهد - خیابان سنایی - و مراکز تخصصی پنوشریف در تهران و سنتو
🌐 www.penosharif.ir
جک چهارمیل سایز 700×80
جک پنوماتیکی 600×100
سیلندر پنوماتیک 500×100 ایرکنترل
واحد مراقبت پنوماتیکی سایز بزرگ
شیر برقی 1/2 با فلو کنترل
سنسور مغناطیسی موقعیت جک کورس بلند
آشنایی با جک های پنوماتیکی
جک های پنوماتیک دو نوع هستند : یا خطی هستند یا غیر خطی
جک پنوماتیک نوع جدیدی از تجهیزات بالابر است که با استفاده از گاز فشرده پمپ پنوماتیک را به کار می اندازد، روغن هیدرولیک را در مخزن ذخیره روغن تزریق یا آزاد می کند و سیلندر هیدرولیک تلسکوپی را بالا و پایین می کند. این طراحی ترکیبی پنوماتیک، هیدرولیک و مکانیکی را اتخاذ می کند. دارای ویژگی های طراحی نفیس، اندازه کوچک، وزن سبک، حرکت آسان، دامنه کاربرد وسیع، تناژ بالابر زیاد و بدنه پایین است. این یک ابزار بالابری ایمن و راحت برای شرکت های صنعتی و معدنی، تولید خودرو و صنایع تعمیر و نگهداری خودرو برای بهبود کارایی کار و کاهش شدت کار است. در گذشته افراد از جک های دستی معمولی با کاستی های زیادی استفاده می کردند در مقایسه با جک های دستی معمولی، جک های هیدرولیک پنوماتیک دارای مزایای زیر هستند:
جک پنوماتیک چگونه کار می کند؟
میکانیزم عملکرد جک های پنوماتیک برای باز شدن و بسته شدن وابسه به فشار هوای ورودی یه سیلندر این جک ها میباشد.

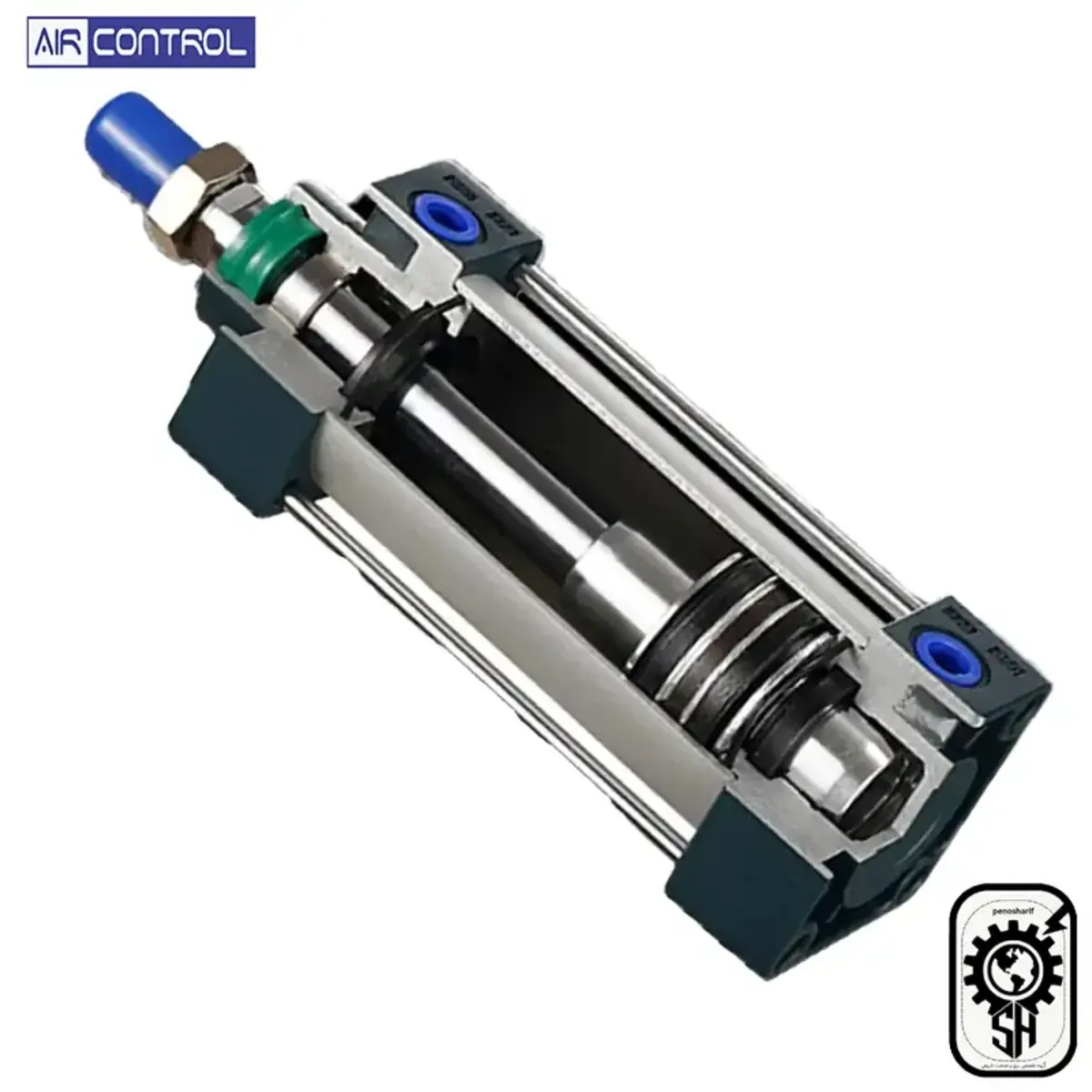

در بدنه سیلندر جک پنوماتیک دو روزنه برای ورود هوا جهت باز شدن و بسته شدن وجود دارد مانند تصویر زیر عمل میکند
شرکت ایرکنترل Aircontrol
برند محصولات پنوماتیک ایرکنترل Air Control یکی از شناخته شده ترین برندهای معروف چینی موجود در بازار ایران می باشد. قابل ذکر است که کمپانی ایرکنترل طراحی و ساخت محصولات خود را بر پایه شرکت اس ام سی ژاپن انجام داده و از این نظر با نام محصولات پنوماتیکی طرح SMC نیز شناخته می شود.
