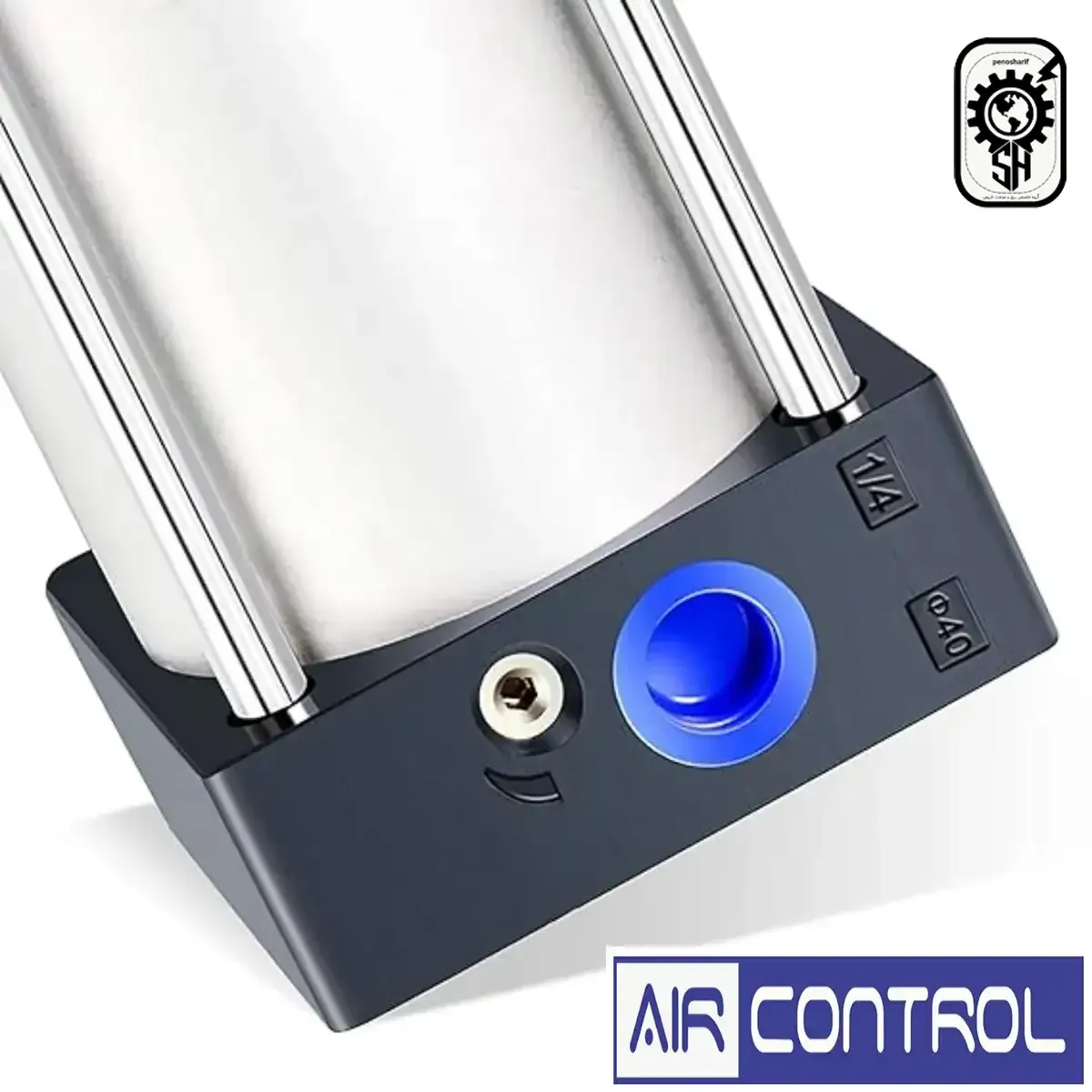

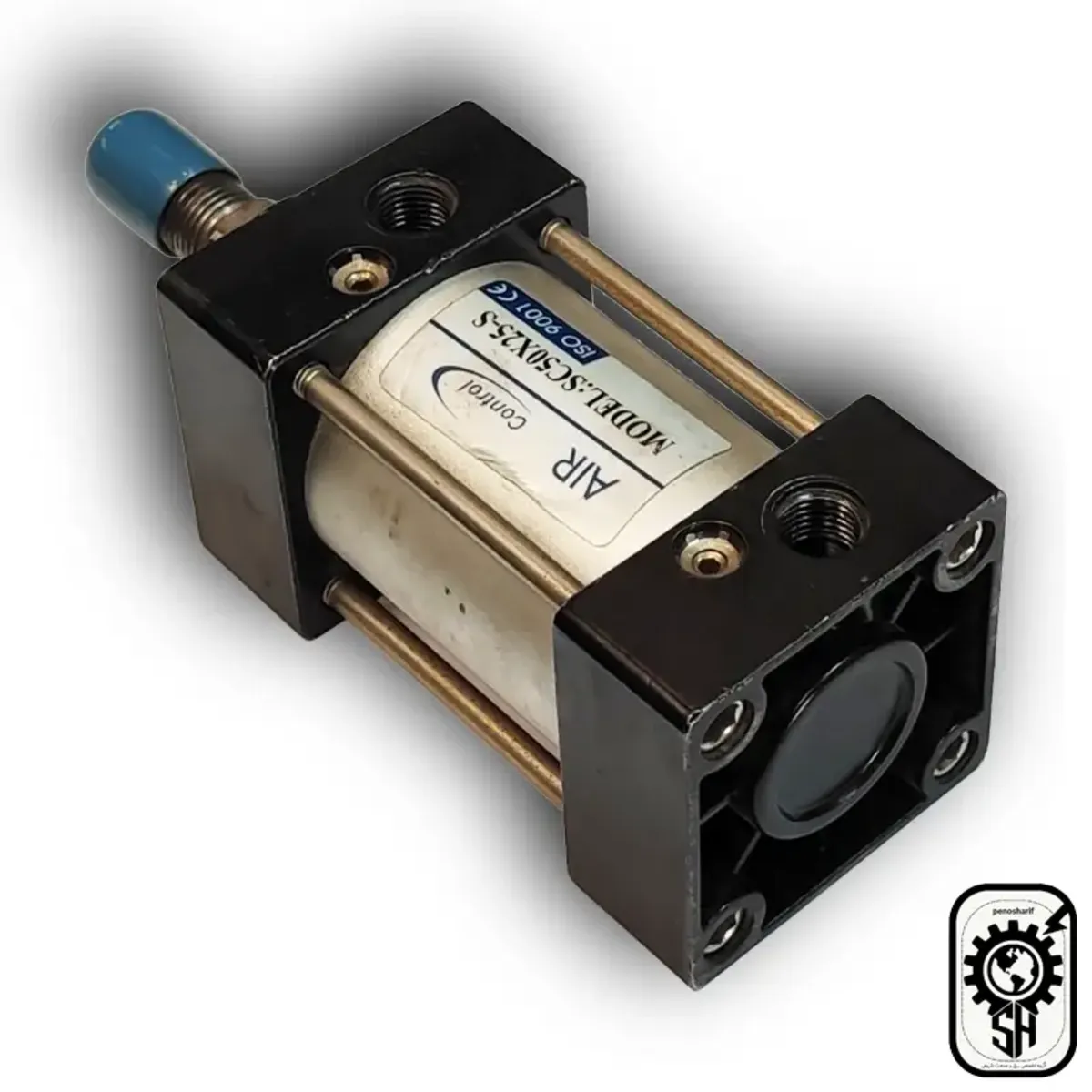

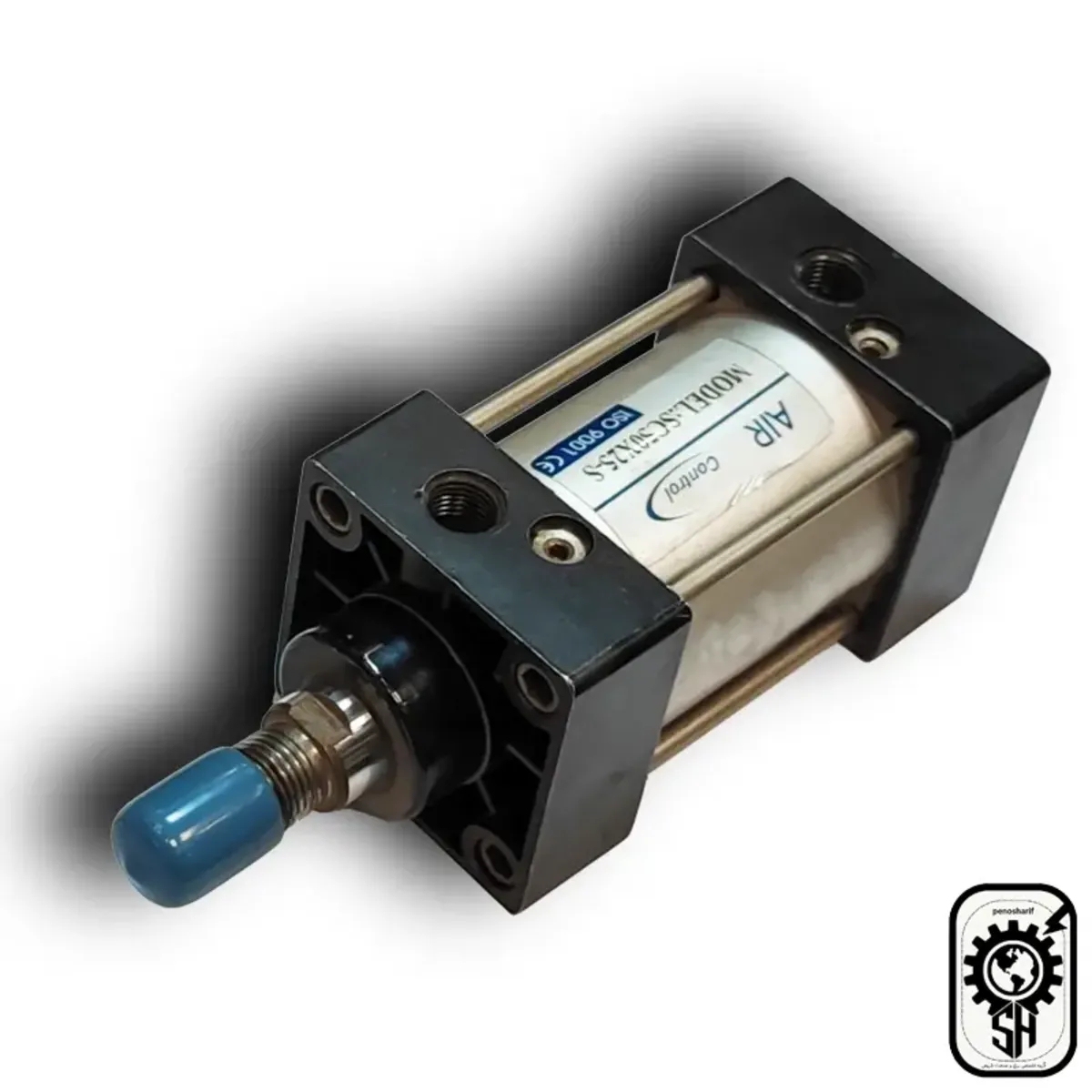

جک پنوماتیک چهارمیل ایرکنترل سایز 300×40 یک سیلندر بادی با عملکرد دقیق و قابل‌اعتماد است که با طراحی جمع‌وجور و وزن سبک، در پروژه‌های صنعتی سبک و متوسط به خوبی عمل میکند. کورس 300 میلی‌متر امکان حرکت خطی مناسب در فضاهای محدود را فراهم میکند.
| ویژگی فنی | مقدار |
|---|---|
| قطر سیلندر (Bore) | 40 میلی‌متر |

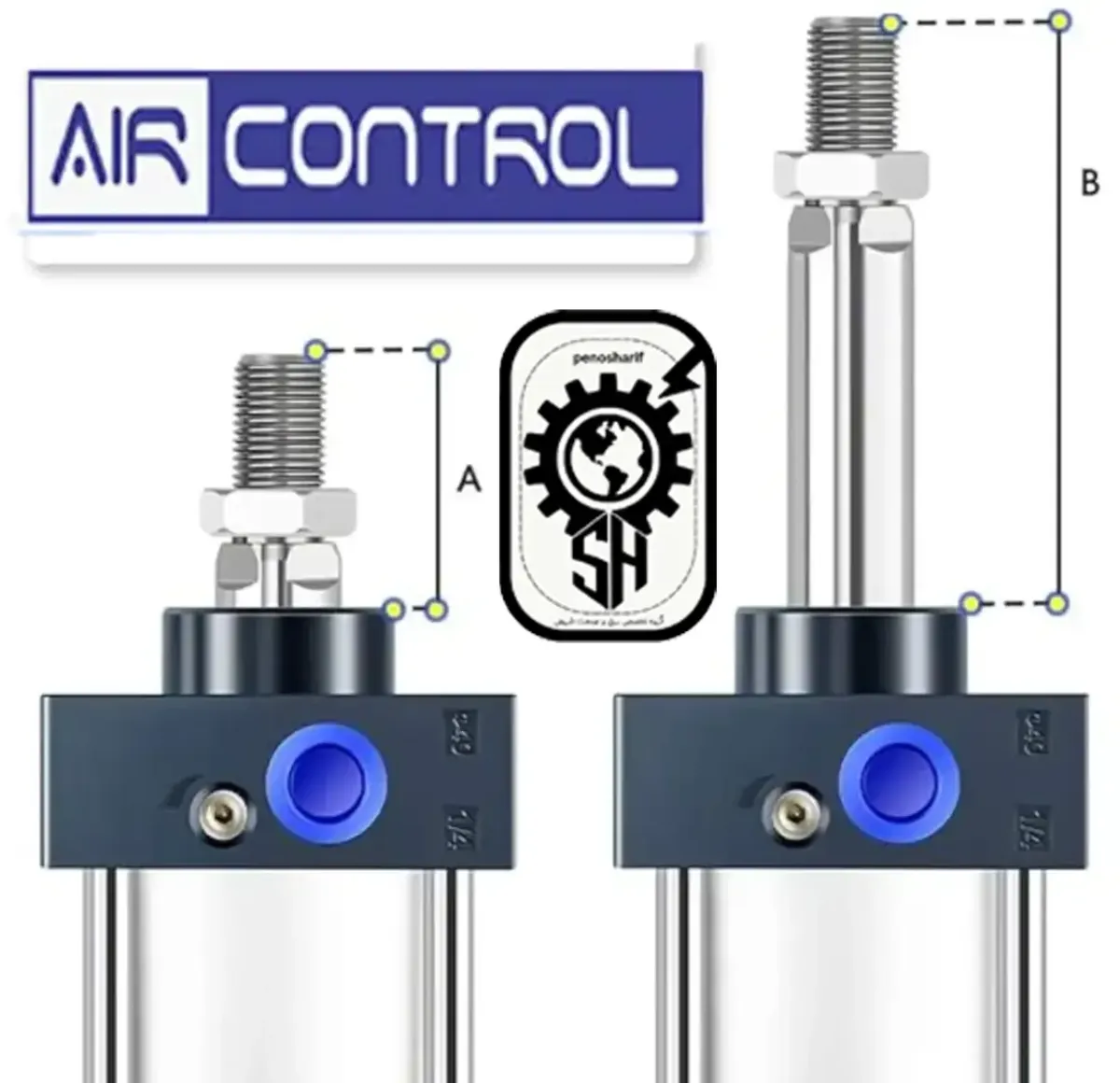

| کورس (Stroke) | 300 میلی‌متر |
| نوع جک | چهارمیل (Tie-Rod) |
| برند | Aircontrol (چینی درجه یک) |
| فشار کاری | 2 تا 10 بار |
| عملکرد | دوطرفه |
| جنس بدنه | آلومینیوم سخت‌کاری‌شده |
| نوع نصب | فلنچی، پایه‌دار یا گوشواره‌ای |
| نوع آب‌بندی | پلی‌اورتان با دوام بالا |
از این جک می‌توان در خطوط مونتاژ قطعات کوچک، ماشین‌آلات بسته‌بندی، میزهای جابه‌جایی سبک، تجهیزات آزمایشگاهی و خطوط اتوماسیون کم‌فشار استفاده کرد.
مدل 300×40 در مقایسه با مدل‌های با قطر 63 یا 80 سبک‌تر است و نیاز به فشار کاری کمتری دارد، ولی همچنان کورس 300 میلی‌متر را تأمین میکند. اگر فضای فیزیکی یا وزن تجهیزات اهمیت دارد، این سایز انتخاب بسیار بهینه‌ای است.
تولید شده بر اساس استاندارد ISO 15552
مجهز به سیستم آب‌بندی ضد نشت و مقاوم در برابر سایش
دارای مهر کنترل کیفیت QC پیش از بسته‌بندی
مطمئن شوید مسیر هوا تمیز و خشک است (نصب فیلتر واحد مراقبت).
محل نصب جک باید صاف و محکم باشد.
از فشار مجاز بیشتر استفاده نکنید (حداکثر 10 بار).

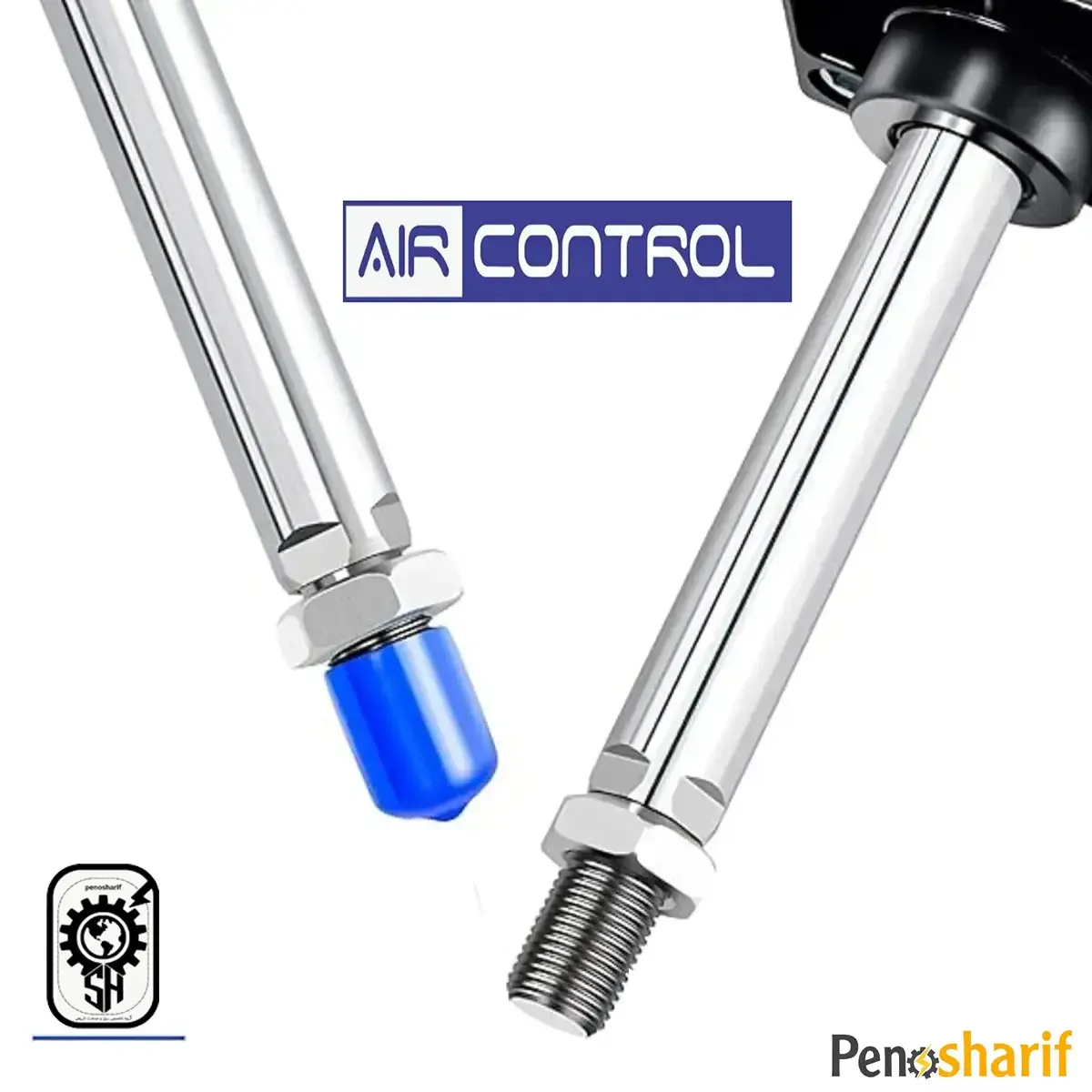

شافت را هنگام نصب از ضربه یا پیچش دور نگه دارید.
برای مشاوره انتخاب دقیق جک مناسب پروژه‌تان، تماس بگیرید:
📞 09152824040 – پشتیبانی تخصصی پنوشریف
جک پنوماتیک سایز 300×50
پایه گوشواره‌ای مخصوص جک 40
واحد مراقبت پنوماتیک کوچک
سنسور مغناطیسی موقعیت پیستون
آشنایی با جک های پنوماتیکی
جک های پنوماتیک دو نوع هستند : یا خطی هستند یا غیر خطی
جک پنوماتیک نوع جدیدی از تجهیزات بالابر است که با استفاده از گاز فشرده پمپ پنوماتیک را به کار می اندازد، روغن هیدرولیک را در مخزن ذخیره روغن تزریق یا آزاد می کند و سیلندر هیدرولیک تلسکوپی را بالا و پایین می کند. این طراحی ترکیبی پنوماتیک، هیدرولیک و مکانیکی را اتخاذ می کند. دارای ویژگی های طراحی نفیس، اندازه کوچک، وزن سبک، حرکت آسان، دامنه کاربرد وسیع، تناژ بالابر زیاد و بدنه پایین است. این یک ابزار بالابری ایمن و راحت برای شرکت های صنعتی و معدنی، تولید خودرو و صنایع تعمیر و نگهداری خودرو برای بهبود کارایی کار و کاهش شدت کار است. در گذشته افراد از جک های دستی معمولی با کاستی های زیادی استفاده می کردند در مقایسه با جک های دستی معمولی، جک های هیدرولیک پنوماتیک دارای مزایای زیر هستند:
جک پنوماتیک چگونه کار می کند؟
میکانیزم عملکرد جک های پنوماتیک برای باز شدن و بسته شدن وابسه به فشار هوای ورودی یه سیلندر این جک ها میباشد.

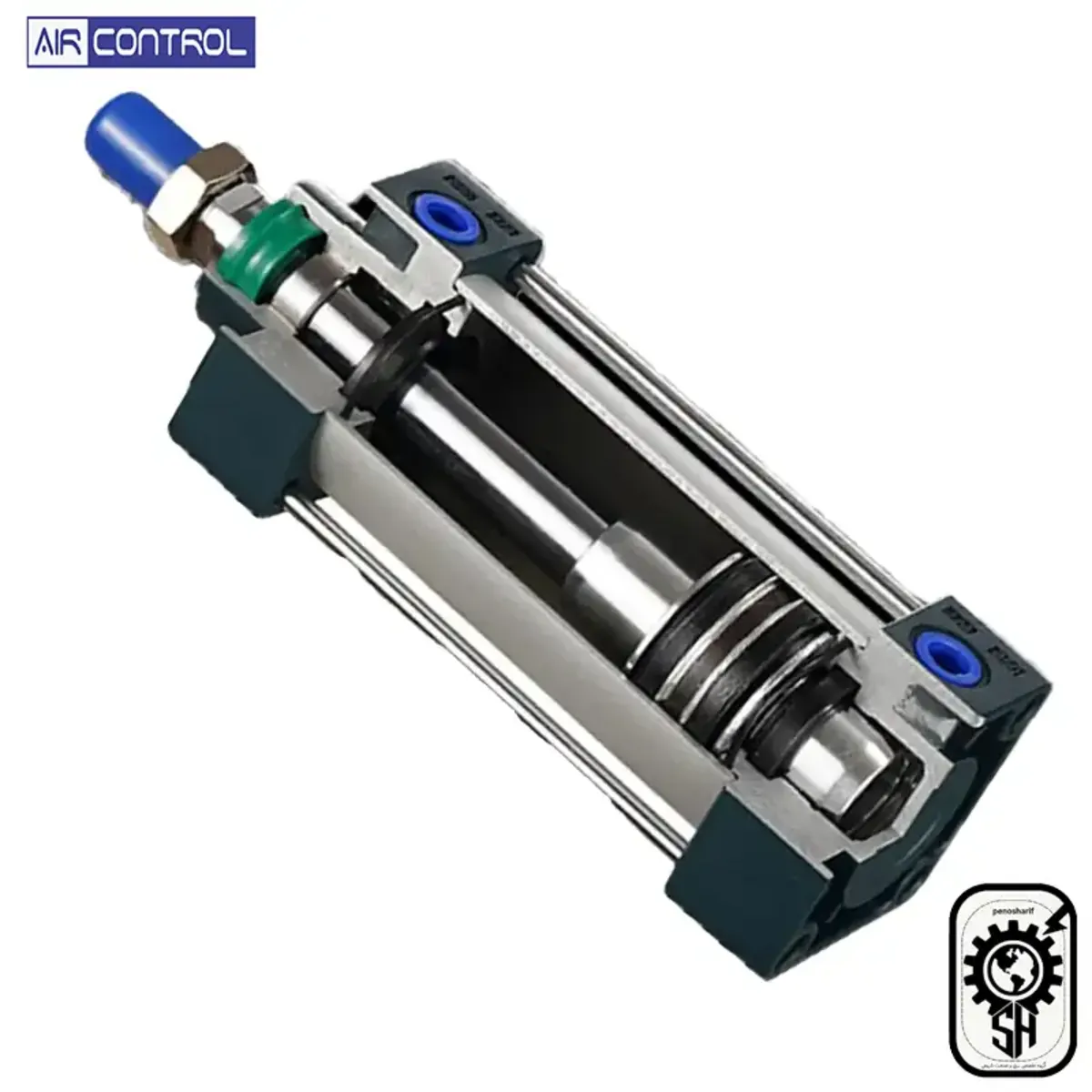

در بدنه سیلندر جک پنوماتیک دو روزنه برای ورود هوا جهت باز شدن و بسته شدن وجود دارد مانند تصویر زیر عمل میکند
شرکت ایرکنترل Aircontrol
برند محصولات پنوماتیک ایرکنترل Air Control یکی از شناخته شده ترین برندهای معروف چینی موجود در بازار ایران می باشد. قابل ذکر است که کمپانی ایرکنترل طراحی و ساخت محصولات خود را بر پایه شرکت اس ام سی ژاپن انجام داده و از این نظر با نام محصولات پنوماتیکی طرح SMC نیز شناخته می شود.
